1. Introduction

La gestion des ressources en eau implique la prise en compte conjointe des eaux de surface et des nappes. Ces dernières interviennent de façon non négligeable dans l’alimentation des rivières, le transfert des éléments polluants et l’alimentation en eau des êtres vivants (KAMAGATÉ, 2006 ; LAROCQUE et PHARAND, 2010).

Les ressources en eau souterraine de socle en Côte d’Ivoire sont mal connues (BIÉMI, 1992). Elles sont situées dans un contexte hydrogéologique complexe (roches cristallines d’origine plutonique et métamorphique) où l’évaluation de la réserve en eau disponible reste difficile compte tenu des technologies et des méthodes qui sont mises en oeuvre jusqu’à présent. L’étude hydrodynamique et la disponibilité de l’eau souterraine nécessitent la connaissance du niveau piézométrique des nappes (ENGALENC, 1978). Dans le Sud-Ouest, à l’instar de plusieurs régions de socle en Côte d’Ivoire, il n’existe pas de données synchrones sur la piézométrie des nappes.

Les premières études portant sur les variations piézométriques des nappes remontent à celles de BRGM-CIEH (1972), JOSEPH (1969), LELONG et LEMOINE (1968) dans les arènes granitiques et de BELIARD et al. (1973) dans les altérites de schistes. Une carte piézométrique de l’ancienne « boucle du cacao » (centre-est) de la Côte d’Ivoire avec les niveaux piézométriques mesurés dans des puits peu profonds a été dressée (LENCK, 1977). Une étude piézométrique complète a été réalisée en ce qui concerne l’horizon fissuré plus profond par FAILLAT et LEBLOND (1982) au niveau d’un site expérimental à Yamoussoukro (Centre de la Côte d'Ivoire).

Aucune étude piézométrique n’a été réalisée auparavant sur le bassin versant du Sassandra. En dehors des rapports de forages issus des campagnes d’hydraulique villageoise qui donnent une idée approximative du niveau de la nappe, les données exploitables sont quasi inexistantes. La modélisation permet de compenser le déficit de données par la mise en place d’équations qui permettent de déterminer l’altitude du niveau piézométrique. Cette modélisation a été possible en prenant en compte le caractère très fracturé du socle du bassin versant du Sassandra dans le département de Soubré (YAO, 2009).

2. Matériel et méthodes

2.1. Zone d’étude

2.1.1. Caractéristiques géographiques et climatiques

La zone d’étude se localise sur le sud du bassin versant du Sassandra et couvre une superficie de 6 000 km2. Elle est située dans le département de Soubré, au Sud-Ouest de la Côte d’Ivoire, entre les latitudes 5°30’07 et 6°00’19 Nord et les longitudes 6°19’37 et 6°53’04 Ouest (Figure 1). Le climat est de type subéquatorial, caractérisé par une pluviométrie abondante (entre 1 600 mm et 1800 mm par an). La température oscille entre 29 et 32 °C.

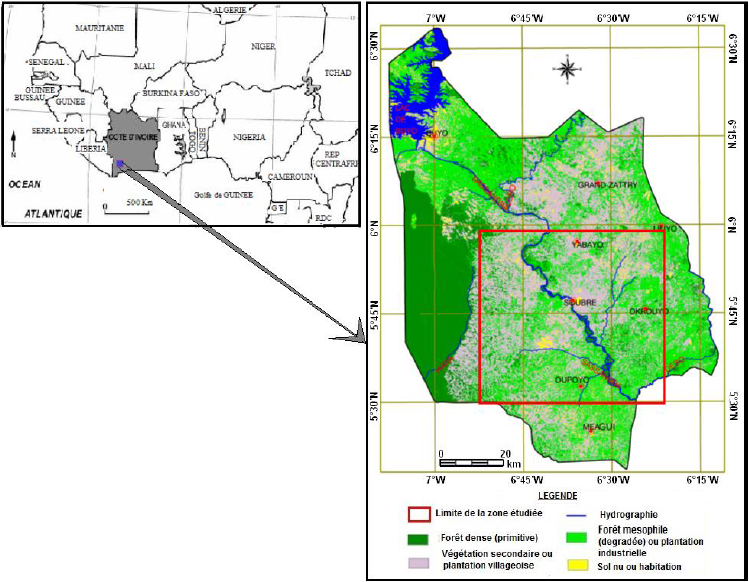

Figure 1

Localisation de la zone d’étude

Study area location

Localisation de la zone d’étude

-> See the list of figures

Au plan géomorphologique, la région est une vaste pénéplaine légèrement ondulée, d’altitude moyenne de 200 m avec une pente de 2 % vers la mer (YAO, 2009). Elle est constituée de plaines et de bas plateaux occupés par la forêt sempervirente, la forêt semi-décidue et de vastes plantations de produits d’exportation (cacao, café, palmier à huile et hévéa). L’exploitation de ces plantations nécessite une main d’oeuvre importante qui engendre du coup une pression croissante sur les ressources en eau.

Le département de Soubré où se situe la zone étudiée est couvert à plus de 90 % par le bassin du fleuve Sassandra qui comprend ses deux principaux affluents (Lobo et Davo) et de nombreuses rivières. En outre, un grand nombre de sources et cours d’eau s’y trouvent, ainsi que le grand lac artificiel de Buyo (au nord-ouest du département). D’une capacité de 8,3∙109∙m3, il résulte de la création du barrage hydroélectrique de Buyo en 1980 (ARDOUIN, 2004).

2.1.2. Contexte géologique et hydrogéologique

Les principales formations géologiques du département de Soubré appartiennent au domaine éburnéen (2 500 à 1 550 Ma) et sont caractérisées par une grande diversité de massifs plutoniques intrusifs dans un encaissant métamorphique (gneiss, migmatites) plus ancien (Mégacycle Libérien). Dans le compartiment nord-ouest de la région, on observe des roches flyschoïdes constituées de divers schistes et de grès, produits du démantèlement de la chaîne libérienne (Figure 2).

Figure 2

Carte géologique simplifiée de la zone d’étude (carte modifiée d’après PAPON et LEMARCHAND, 1973)

Simplified geological map of the study area (modified from PAPON and LEMARCHAND, 1973)

Carte géologique simplifiée de la zone d’étude (carte modifiée d’après PAPON et LEMARCHAND, 1973)

-> See the list of figures

Plusieurs phases de déformation ont affecté cet ensemble géologique et ont abouti à la mise en place d’une fracturation intense (TAGINI, 1971). Les fractures s’orientent majoritairement suivant trois directions principales : SSW-NNE, SW-NE et N-S avec plus de 69 % qui ont des longueurs comprises entre 0,3 km et 6 km (YAO et al., 2012). Quelques failles de longueur maximale 15 km, orientées NW-SE ou parfois N-S sont marquées par des mylonites (PAPON et LEMARCHAND, 1973). L’accident tectonique le plus remarquable est la faille de Hana-Lobo (NE-SW) (Figure 2). Elle traverse la partie nord-ouest du cadre d’étude sur une distance d’environ 45 km. Elle limite la zone des formations flyschoïdes des roches plutoniques et leur encaissant métamorphique.

Dans ce contexte géologique, les eaux souterraines circulent dans trois types de réservoirs qui se superposent (DEWANDEL et al., 2011 ; LACHASSAGNE et al., 2011 ; WYNS et al., 1999, 2004). En surface se localise le réservoir d’altérites, argilo-sableux, d’épaisseur variable (10 à 40 m) et de faible perméabilité (10‑6 à 10‑5∙m∙s‑1), avec un coefficient d’emmagasinement de l’ordre de 10‑2 à 10‑1 et une transmissivité de 10‑5 à 10‑4∙m2∙s‑1 (FAILLAT et BLAVOUX, 1989). Le réservoir de fissures est situé juste en-dessous du réservoir d’altérites et est beaucoup plus perméable. Ces deux premiers réservoirs fonctionnent comme un aquifère composite (DEWANDEL et al., 2006 ; LACHASSAGNE et al., 2011) sous lequel se trouvent parfois d’autres types de discontinuités (filons de quartz, d’aplites ou de pegmatites par exemple, diaclases, failles, contacts lithologiques…), localement aquifères (DEWANDEL et al., 2011).

2.2. Données

La base de données initiale est composée d’un modèle numérique d’altitude (MNA), de cartes topographique et géologique, de données hydroclimatiques, de données techniques de forages et des coordonnées géographiques de certains forages.

Des informations pas toujours exhaustives ont été relevées dans 220 dossiers de forages recueillis auprès de la Sous-Direction Territoriale de l’Hydraulique de San Pedro. Les informations concernent le niveau piézométrique (mesure piézométrique ponctuelle), la profondeur du forage, sa cote topographique (altitude par rapport à la mer) et ses coordonnées géographiques. Les deux dernières informations ont été complétées par des relevés sur le terrain à l’aide d’un GPS GARMIN 76.

Le MNA de la région a été obtenu à partir des images de Shuttle Radar Topographic Mission (SRTM) réalisée en février 2000 depuis la navette spatiale Endeavour. Il fournit des valeurs d’altitude qui reposent sur un quadrillage de 0,324 s d’arc en coordonnées géographiques. L’incertitude absolue en Z est d’environ 10 m et son incertitude relative est de 4 m (MRNF, 2011).

2.3. Méthodes

Les données ponctuelles sur le niveau piézométrique disponibles n’étant pas assez nombreuses pour étudier la piézométrie, nous avons eu recours à la « modélisation ». La méthode mise en oeuvre pour évaluer la cote de la surface piézométrique en tous lieux dans un contexte de socle altéré a été développée et validée par WYNS et al. (2004). Le principe de cette méthode est illustré par la figure 3. Elle est fondée sur plusieurs hypothèses :

  • on considère que les cours d’eau permanents constituent les exutoires des eaux souterraines ;

  • les niveaux piézométriques des ouvrages situés à proximité d’un cours d’eau pérenne sont toujours au-dessus du niveau de ces cours d’eau ;

  • en phase de tarissement, ces niveaux piézométriques tendent à rejoindre l’altitude de la surface de base des thalwegs.

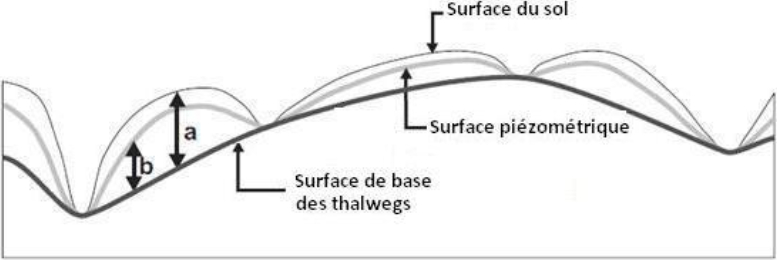

Figure 3

Principe de modélisation de la surface piézométrique (selon WYNS et al., 2004)

Principle of water-table modelling (from WYNS et al., 2004)

Principe de modélisation de la surface piézométrique (selon WYNS et al., 2004)

-> See the list of figures

Cette dernière hypothèse présente la surface de base des thalwegs comme la limite inférieure jamais atteinte. En effet, les cours d’eau pérennes que nous allons considérer sont des cours d’eau principaux qui ne se réduisent pas à des petits ruisseaux et ne tarissent pas, même en fin de saison sèche. De plus, le fleuve Sassandra est un cours d’eau à tarissement long, dont la phase finale se déroule en régime influencé par la reprise des pluies de la nouvelle saison humide (SAVANÉ et al., 2003). De façon empirique, WYNS et al. (2004) ont observé une corrélation linéaire entre les paramètres a et b qui représentent respectivement le dénivelé entre la surface du sol et la surface de base des thalwegs et le dénivelé entre la surface piézométrique et la surface de base des thalwegs. Ainsi, connaître en tout point la surface topographique et la surface de base des thalwegs des cours d’eau pérennes serait suffisant pour fournir un niveau piézométrique théorique.

Pour mettre en oeuvre cette méthode, il faut disposer d’une carte de distribution spatiale de points cotés sur les cours d’eau pérennes. Pour générer cette carte, 220 points ont été relevés manuellement sur le MNA, avec, comme indiqué plus haut, une erreur verticale absolue de 10 m.

En pointant sur le MNA, à intervalle régulier le long du tracé des cours d’eau pérennes de la zone d’étude, nous avons extrait en chaque point la valeur de Zr (cote du cours d’eau) représentative d’une maille carrée de 90 m x 90 m ce qui donne une valeur Zr supérieure à celle, réelle, du lit du cours d’eau dans la maille. Cette différence est en théorie d’autant plus importante que le cours d’eau est encaissé ou excentré dans la maille. Les informations relevées pour chaque point sont les coordonnées géographiques (latitude et longitude) et la cote Zr. Elles ont permis d’établir la carte altimétrique de la surface de base des thalwegs des cours d’eau permanents.

Les données de piézométrie utilisées proviennent de la détermination de la profondeur du niveau piézométrique (Npi) des forages. Afin de la traduire en niveau altimétrique, l’altitude du terrain (Zsol) a été utilisée. Ces altitudes proviennent soit des dossiers forages, soit des relevés que nous avons faits lors de nos déplacements sur le terrain ou encore du MNA. On obtient alors l’altitude du niveau piézométrique ponctuel (Zpi).

Pour rechercher des corrélations, nous avons considéré les données des forages où l’altitude de la tête du puits est enregistrée. Ainsi, les relations trouvées ont été généralisées en utilisant, au lieu des notations ponctuelles Zpi et Zsol, les notations Zp, Zt et Zr pour les altitudes respectives de la surface piézométrique, de la surface topographique et de la surface de référence (base des thalwegs) en tout point de la carte modélisée.

3. Résultats et discussion

3.1 Résultats

La figure 4, obtenue après interpolation par krigeage, présente la surface de base des thalwegs obtenue après modélisation en utilisant les données sur les thalwegs de la figure 5. Cette figure est appelée surface de référence (Sr) et sa résolution, identique à celle du Modèle Numérique d’Altitude, paraît suffisante (Figure 5). Grâce à la faible variance du MNA, il n’y a pas d’anomalie statistique due à la variabilité de la surface et au faible nombre de points.

Figure 4

Carte isohypse de la base des thalwegs dans le secteur sud (220 points)

Thalweg basal isohypse map in the southern sector (220 points)

Carte isohypse de la base des thalwegs dans le secteur sud (220 points)

-> See the list of figures

Figure 5

Le modèle numérique d’altitude (MNA) et la localisation des forages utilisés pour la modélisation de la surface piézométrique

Digital elevation model (DEM) and the location of the drilling used for the modeling of the piezometric surface

Le modèle numérique d’altitude (MNA) et la localisation des forages utilisés pour la modélisation de la surface piézométrique

-> See the list of figures

La figure 5 présente le MNA en isovaleurs et montre la variabilité associée à la surface topographique générale (Zt) de la zone d’étude. Elle rend compte de la géomorphologie générale du secteur étudié où l’on aperçoit la configuration du réseau hydrographique (fond blanc) et les zones d’altitudes relativement importantes en noir. Elle montre aussi la position des forages dont les données piézométriques ont finalement été retenues pour notre modélisation piézométrique.

L’exploitation des informations altimétriques issues des surfaces Sr et St (surface topographique) et des données de forages a permis de calculer les valeurs des paramètres a et b. Le résultat est donné par la figure 6. Sur ce graphe est ajustée une courbe de tendance linéaire d’équation (1) :

avec R2 = 0,964

Figure 6

Relation entre la surface piézométrique, l’altitude du sol et l’altitude de la surface de base des cours d’eau pérennes (61 mesures piézométriques réalisées en forages)

Relationship among the water table, the ground elevation and the basal thalweg surface (61 piezometric readings from drilling)

Relation entre la surface piézométrique, l’altitude du sol et l’altitude de la surface de base des cours d’eau pérennes (61 mesures piézométriques réalisées en forages)

-> See the list of figures

Cette équation présente un coefficient de détermination proche de 1, ce qui implique que la relation est significative, validant ainsi les hypothèses de base émises dans la méthodologie. Néanmoins, nous observons sur le graphe de la figure 6 que neuf sur 61 points présentent des valeurs de b et a négatives.

Ces neufs points qui semblent aberrants au vu des hypothèses et certains forages dont les coordonnées géographiques sont douteuses ont été éliminés. Seuls les forages dont nous avons déterminé ou vérifié les coordonnées géographiques lors de la phase de terrain ont été gardés, réduisant ainsi le nombre à 37. Le résultat obtenu est satisfaisant (Figure 7) : le coefficient de détermination a été amélioré, soit R2 = 0,97. Les points sur ce graphique sont moins dispersés que précédemment. Les points qui ont une valeur de a négative (nappe théoriquement artésienne) ne sont plus que 2 sur 37, soit 5 %. La relation s’écrit suivant l’équation ci-dessous :

Figure 7

Relation entre la surface piézométrique, l’altitude du sol et l’altitude de la surface de base des cours d’eau pérennes: 37 mesures piézométriques réalisées en forages sélectionnées pour la modélisation de la surface piézométrique

Relationship among the water table, the ground elevation and the basal thalweg surface (37 piezometric readings from drilling)

Relation entre la surface piézométrique, l’altitude du sol et l’altitude de la surface de base des cours d’eau pérennes: 37 mesures piézométriques réalisées en forages sélectionnées pour la modélisation de la surface piézométrique

-> See the list of figures

En posant que la variable b représente la différence entre la surface piézométrique recherchée (Zpthéo) et la surface de base des rivières (Zr) et que a est la différence entre Zt et Zr, et en remplaçant simplement les variables a et b de l'équation ci-dessus par leurs valeurs, l’équation 2 devient :

Cette équation est utilisée pour établir la carte de la surface piézométrique où la variable Zt est donnée par le MNA et la variable Zr par la carte de la figure 4. On obtient la carte de la figure 8 qui représente la surface piézométrique modélisée en première approche.

Figure 8

Courbes isovaleurs de la piézométrie théorique dans le secteur d’étude obtenues à l’aide de l’équation a = f (b), de la surface de base des thalwegs et de la surface du MNA

Theoretical piezometric isovalue in the study area obtained by using the equation a = f (b), the basal thalweg surface and the Digital Elevation Model (DEM) surface

Courbes isovaleurs de la piézométrie théorique dans le secteur d’étude obtenues à l’aide de l’équation a = f (b), de la surface de base des thalwegs et de la surface du MNA

-> See the list of figures

Cependant, en zone de socle, et particulièrement en milieu plutonique et metamorphique, les cours d’eau permanents représentent les exutoires des eaux souterraines. Aussi, dans le souci de présenter une autre approche de la méthode de WYNS et al. (2004), avons-nous éliminé les forages où le paramètre b est négatif. En outre, nous avons pris en compte des données de forages non visités lors de nos missions de terrain dont les coordonnées géographiques ont été vérifiées et validées à l’aide du MNA. Nous obtenons une base de données comprenant 55 forages et une nouvelle relation d’expression :

Avec un coefficient de détermination de R2 = 0,95 (Figure 9).

Figure 9

Corrélation de Wyns sur 55 forages, sans les valeurs de b négatives

Wyns correlation from 55 drillings, without the negative values of b

Corrélation de Wyns sur 55 forages, sans les valeurs de b négatives

-> See the list of figures

Pour créer une possible convergence de la surface piézométrique avec sa surface de référence aux alentours des cours d’eaux pérennes, nous avons considéré les points dont la valeur du paramètre a est inférieure à 60 m. Ainsi, nous obtenons une fonction linéaire d’équation :

avec R2 = 0,90

Pour obtenir un meilleur coefficient de détermination, une autre solution a été de sélectionner la fonction polynomiale d’expression (Figure 9) :

où R2 = 0,95

La relation linéaire ou polynomiale permet de déduire la surface piézométrique en toute maille de 90 m x 90 m du MNA à l’aide d’une transformation simple de la surface de base des thalwegs (Sr) :

Au-delà de la valeur de a = 60 m, il faudra appliquer la relation affine à pente proche de 1 car, malgré une certaine variabilité de la carte de la profondeur du niveau piézométrique la surface piézométrique au niveau du bassin versant est parallèle à la topographie d’une manière générale.

L’équation 8 est considérée comme une adaptation de l’équation 3 aux conditions locales et à l’insuffisance dans nos données. Ainsi, son exploitation permet d’obtenir une autre carte de présentation de la surface piézométrique modélisée dans les formations de socle du bassin versant du Sassandra (Figure 10).

Figure 10

Courbes isovaleurs de la piézométrie théorique d’après la corrélation de Wyns modifiée

Theoretical piezometric isovalues obtained by using modified Wyns correlation

Courbes isovaleurs de la piézométrie théorique d’après la corrélation de Wyns modifiée

-> See the list of figures

3.2. Discussion

Pour modéliser la surface piézométrique, nous avons eu recours à un aspect des travaux de WYNS et al. (2004). La détermination d’une carte d’isovaleurs de piézométrie en zone de socle s’avère délicate du fait de la nature discontinue des aquifères dans le socle. Cependant, selon YAO (2012), la zone d’étude est fortement fracturée (présence d’une couverture d’altérites et d’un horizon fissuré bien développé) ; c’est pourquoi nous l’avons considérée comme un milieu continu. La donnée initiale à la modélisation piézométrique est l’établissement de la surface de référence (Sr) à partir des altitudes des points pris sur les cours d’eau pérennes. La pente moyenne le long des principaux cours d’eau et des différentes vallées (sèches ou humides) est inférieure à 1,6 %, valeur inférieure à la pente des terrains de la zone d’étude qui est comprise entre 2 % et 4 % (YAO, 2009). On observe une faible variation des cotes des points relevés pour l’établissement de la surface de référence. La valeur d’altitude extraite est donc supérieure à celle du lit du cours d’eau dans la maille de 90 m x 90 m de l’image MNA, avec un excès d’autant plus important que le cours d’eau est encaissé ou excentré dans la maille : cet excès est d’environ 0,5 m pour une pente de 2 %. La précision à ce niveau du MNA ne représente pas une difficulté importante pour le relevé des données. Les 220 points utilisés pour établir Sr s’avèrent suffisants puisque ces points sont assez dispersés pour faire une interpolation. Les surfaces obtenues sont représentatives des phénomènes décrits (base des thalwegs, surface topographique et surface piézométrique). Toutefois, nous savons que certaines altitudes peuvent être exagérées et induire des biais dans la détermination des valeurs des paramètres a et b. C’est pourquoi nous avons reconsidéré les données qui ont permis d’établir l’équation 2. En effet, si l’on suppose que la surface de base des thalwegs est représentative de la réalité, des valeurs de a et b négatives ne sont pas correctes. Cela signifierait que soit :

  • b < 0 : le niveau d’eau dans certains forages est situé en dessous de la surface de base des thalwegs, ce qui peut s’expliquer si l’on a considéré des vallées sèches comme des vallées pérennes au moment d’élaborer la surface de base qui serait donc trop haute. Cette valeur négative de b s'explique le plus souvent par le rabattement de la nappe dû au pompage de l'eau dans le forage ou à son voisinage ;

  • a < 0 : la tête de certains forages est située en dessous de la surface de base des thalwegs ; ce second cas paraît illogique à priori, mais est possible si le forage se trouve dans une dépression non prise en compte lors de la modélisation de la surface de base des thalwegs, qui serait donc là aussi trop haute ou si, localement, le forage est artésien.

L’inexactitude des coordonnées de certains forages peut aussi expliquer ces valeurs négatives. Dans WYNS et al. (2004), la valeur négative de l'ordonnée b à l'origine est due à l'encaissement moyen de la surface des cours d'eau par rapport à leurs berges, le MNA donnant la cote du sol et non de la surface de l'eau.

Les travaux de WYNS et al. (2004) ont été pour nous une base scientifique pour aboutir à l’expression des équations 2 et 3. La pente voisine de l'unité de la droite de régression des équations 2 et 4 indique un milieu de faible perméabilité à l'échelle du massif, ce qui est bien le cas en contexte de socle : en effet, lorsque la perméabilité tend vers l'infini la pente tend vers 0 (la surface piézométrique et la surface des rivières pérennes sont confondues), tandis que lorsque la perméabilité tend vers 0, la pente tend vers 1, la surface piézométrique et la surface topographique sont confondues (WYNS et al., 2004). En prenant en compte ces hypothèses et au regard du contexte d’étude, nous avons abouti à l’équation 8.

L’exploitation des niveaux piézométriques dans les forages, des informations sur la base des thalwegs et des équations 3 et 8 ont permis d’établir les cartes piézométriques théoriques des figures 8 et 10. La figure 8 représente la surface piézométrique issue de l’application directe de la méthode de WYNS et al. (2004). En tenant compte des données de forages, de la géomorphologie et du contexte géologique (roches plutoniques et métamorphiques) de la région de Soubré, nous aboutissons à l’équation 8. Elle permet de construire une nouvelle carte de la surface piézométrique, la figure 10, qui a les mêmes caractéristiques que celle de la figure 8. Cependant, elle montre des surfaces piézométriques moins profondes dans la région d’Okrouyo. De surcroît, elle se rapproche davantage de la carte isohypse de la base des thalwegs, confirmant ainsi que les eaux souterraines de la région circulent en direction des cours d’eau principaux notamment vers le fleuve Sassandra. C’est ce qui justifie que ces cours d’eau soient pérennes même en saison non pluvieuse entre les mois de décembre et de mars (YAO, 2009).

En somme, notons que les eaux souterraines de la région étudiée dans le département de Soubré s’écoulent en conformité avec l’écoulement superficiel. Ceci est logique compte tenu de la perméabilité moyenne à faible des milieux de socle et de la relative homogénéité de leurs propriétés hydrodynamiques à cette échelle d’approche. À même échelle d’étude, le bassin versant hydrogéologique du fleuve Sassandra s’inscrit dans les mêmes limites que le bassin hydrologique. Ce constat démontre que l’équation 8 permet de modéliser la surface piézométrique dans un contexte de socle précambrien. Certes, ce résultat découle de la méthode de WYNS et al. (2004), mais il présente une nouvelle expression qui montre nettement le lien entre la cote topographique et la base des thalwegs. Cette expression pourrait être affinée en enrichissant la base de données initiale, notamment la manière de relever les points pour l’établissement de la carte de base des thalwegs (Figure 4). Un relevé automatisé donnera plus de points qui pourront améliorer la précision de la carte de la base des thalwegs qui est un paramètre primordial dans la modélisation piézométrique. Bien avant, notons que les données récoltées manuellement rendent compte de la réalité du terrain. En effet, la valeur théorique moyenne de la profondeur de l’eau souterraine calculée en se référant à l’équation 8 est de 7,1 m. Cette valeur théorique du niveau de l’eau est similaire à celle observée sur le terrain. En effet, les travaux de YAO (2009) ont montré que la profondeur moyenne du niveau piézométrique (Np) est de 7,3 m dans le département de Soubré.

Par la méthodologie utilisée et en exploitant les données des niveaux piézométriques des forages et l’équation 8, la carte piézométrique théorique nouvelle (Figure 10) a été établie.Ainsi, à partir de la figure 10 ou de l’équation 8, nous pouvons déterminer le niveau piézométrique en tout point situé dans la zone de la modélisation. Dans la Figure 10, la nappe n'atteint pas une altitude maximale si importante que dans la figure 8, mais elle apparaît en revanche un peu plus haute en certains points situés à proximité des confluences (plus haute de 10 m environ).

Toutefois, la validation du modèle mathématique exprimé par l’équation 8 a permis de mettre en évidence des écarts entre le niveau piézométrique mesuré en forage et cette surface théorique. Ces anomalies pourront s’interpréter selon une grille de lecture que nous ébauchons ici.

Une anomalie haute du niveau piézométrique peut signifier que l’aquifère est alimenté localement par les eaux du cours d’eau. Cela semble peu probable à l’échelle de travail mise en oeuvre et est très vraisemblablement dû aux imprécisions du MNA ou de la méthode (YAO, 2009 ; YAO et al., 2010, 2012). Une anomalie basse du niveau piézométrique peut se rencontrer là où les eaux souterraines sont rabattues par un drainage naturel (zone de fractures) ou artificiel (pompage).

4. Conclusion

Au terme de cette étude, on note que dans le bassin versant du Sassandra, la surface piézométrique est corrélée à la surface topographique. Malgré une certaine variabilité de la carte de la profondeur du niveau piézométrique, le niveau moyen d’eau dans les forages varie entre 7,1 et 7,3 m. Le niveau piézométrique dans la nappe a été modélisé pour compenser les insuffisances dans les données de la piézométrie. Nous pouvons à travers l’équation Zp = 0,74 Zt + 0,26 Zr calculer directement le niveau piézométrique en tout point en connaissant les coordonnées géographiques et la cote topographique. En outre, on déduit que le bassin versant hydrogéologique se superpose au bassin hydrologique. Ces résultats constituent une première étape dans l’étude hydrologique du bassin versant du Sassandra.

En perspective, ces résultats pourront être vérifiés ou affinés avec l’utilisation d’une image MNA de grande résolution, une acquisition automatisée pour la densification des points ce qui permettra de spatialiser la relation obtenue en fonction de la lithologie (schiste, roches cristallines et volcano-sédimentaire). Un suivi à plus long terme précisera l’importance de l’infiltration et des écoulements de subsurface. In fine, nos travaux aideront à la gestion intégrée des ressources en eaux (souterraines et de surface) de la région face à la vulnérabilité de ces aquifères par rapport aux pesticides qui sont utilisés dans les nombreuses plantations de cultures de rente (cacao, café, palmier à huile et hévéa).
