Évaluation des risques de la pollution des eaux et vulnérabilité de la nappe alluviale à l’aide des données spatiales. Cas de la plaine de Sidi Bel Abbès (nord-ouest algérien)Assessing water pollution risks and groundwater vulnerability using spatial data. Case of the Sidi Bel Abbes plain (North-West Algeria)

  • Nadjla Bentekhici,
  • Yamina Benkesmia,
  • Faouzi Berrichi et
  • Sid Ahmed Bellal

…plus d’informations

  • Nadjla Bentekhici
    Département de Géographie, Faculté des Sciences de la Terre et de l’Univers, Université Oran 2 Ahmed Ben Ahmed, Centre des Techniques Spatiales, BP13 Arzew, Algérie. Téléphone : 00213 41793042
    nadjla_b@yahoo.fr

  • Yamina Benkesmia
    Département de Géographie, Faculté des Sciences de la Terre et de l’Univers, Université Oran 2 Ahmed Ben Ahmed, Centre des Techniques Spatiales, BP13 Arzew, Algérie

  • Faouzi Berrichi
    Département de Géographie, Faculté des Sciences de la Terre et de l’Univers, Université Oran 2 Ahmed Ben Ahmed, Centre des Techniques Spatiales, BP13 Arzew, Algérie

  • Sid Ahmed Bellal
    Département de Géographie, Faculté des Sciences de la Terre et de l’Univers, Université Oran 2 Ahmed Ben Ahmed, Oran, Algérie

Corps de l’article

1. Introduction

L’intensification des activités industrielles et agricoles associée à l’urbanisation très rapide des agglomérations dans la plaine de Sidi Bel Abbès a abouti à une nette augmentation de la demande en eau, accompagnée d’une pollution importante des oueds et de la nappe alluviale. La plaine de Sidi Bel Abbès connait actuellement une pollution multiple due aux rejets liquides non traités (urbains et industriels) vers l’oued Mekerra, aux rejets solides vers les décharges sauvages, et le centre d’enfouissement technique qui constitue un danger permanent de dégradation des ressources en eaux.

L’objectif principal de cette étude est d'évaluer l’état actuel et le risque de pollution des ressources en eau en se basant sur les données de la télédétection et d’autres données exogènes (qualité des eaux). La réalisation de la cartographie de la vulnérabilité de la nappe à la pollution a pour but de protéger et de préserver les eaux souterraines. Afin d’atteindre ces objectifs, nous avons mené une démarche méthodologique qui s’articule autour de deux points : identifier les sources de pollution des eaux et produire un document de protection des eaux souterraines.

Dans ce cadre, à l’aide des données spatiales à haute résolution (images satellitaires ALSAT-2A) et le modèle numérique de terrain (MNT) ASTER DEM (Digital Elevation Model), il est possible de cartographier les différentes sources de pollution telles que : les zones de pollution agricoles par les fertilisants et les produits phytosanitaires, la pollution d’origine urbaine solide et liquide (points de rejets des eaux usées, centre d’enfouissement technique et décharges publiques) et la pollution d’origine industrielle (eaux usées), ainsi que l’extraction automatique du réseau hydrographique par le MNT afin de voir le cheminement des rejets des eaux usées dans l’oued et l’évaluation de ses impacts.

L’identification des sources de pollution nécessite une surveillance des eaux souterraines, ceci ne peut se faire que par la cartographie de la vulnérabilité de la nappe à la pollution. Cette cartographie est faite en appliquant la méthode DRASTIC et en utilisant des données de télédétection comme le MNT pour établir la carte du paramètre topographique et des données exogènes pour réaliser les autres cartes thématiques.

La vulnérabilité représente la capacité de l'eau située en surface de rejoindre le milieu souterrain saturé en eau. La notion de vulnérabilité repose sur l'idée que le milieu physique en relation avec la nappe d'eau souterraine procure un degré plus ou moins élevé de protection vis-à-vis des pollutions selon les caractéristiques du milieu (SCHNEBELEN et al., 2002). L’application de cette méthode a conduit à l’élaboration d’un document cartographique qui permet de localiser les zones de vulnérabilité élevée, donc les zones où des protections soutenues s’imposent (HADDOUCHE, 2011).

2. Zone d’application : cas de la plaine de Sidi Bel Abbès

Dans le cadre de cette étude, la zone d’application fait partie de l’ensemble des hautes plaines de l’Oranais. C’est la plaine de Sidi Bel Abbès, située dans l’extrême Nord-Ouest d’Algérie, d’une superficie de 1 166 km2. Elle se situe entre -0°94ʹ de latitude et 35°17ʹ de longitude (Figure 1). L’altitude minimale est de 405 m et maximale de 1 200 m. Elle est d’une topographie relativement plane encadrée par les reliefs suivants : au nord, par les monts de Tessala, segment occidental de l’atlas tellien, à structure plissée; au sud, par l’ensemble montagneux d’oued Mimoun, Sidi Ali Benyoub, formant la bordure septentrionale des hauts plateaux; à l’ouest par la vallée de l’oued Isser; à l’est par les reliefs des Beni Chougrane et Bou Hanifia qui forment la limite orientale (ABTOUT, 2013) (Figure 1).

Figure 1

Localisation géographique de la zone d’étude

Geographical location of the study area

Localisation géographique de la zone d’étude

-> Voir la liste des figures

C’est une zone de structure en cuvette avec un remplissage alluvionnaire, un climat semi-aride, une connexion permanente entre les oueds et la nappe (fluctuation saisonnière) et un siège important d’alimentation de la nappe (SOURISSEAU et al., 1973). Cette zone est caractérisée par la vocation agricole avec une superficie agricole totale (SAT) de 97 598 ha (DIRECTION DES SERVICES AGRICOLES DE SIDI BEL ABBÈS, 2016). Les activités industrielles sont localisées dans la zone industrielle de Sidi Bel Abbès qui figure parmi les plus grandes sur le territoire Algérien.

La plaine fait partie du bassin versant d’oued Mekerra d'une superficie de 3 046 km2, l’oued principal est d'une longueur de 120 km. À l’exception des oueds Mekerra, Tissaf et Anefress, tous les oueds de la plaine sont temporaires : secs en été et immédiatement en crue à la suite de pluies torrentielles (HALLOUCHE et al., 2010). Le débit moyen annuel de l’oued Mekerra est de 0,82 m3∙s-1 (MEDDI et al., 2009). La plaine comporte une nappe alluviale plio-quaternaire qui constitue le principal aquifère dans la région d’une superficie de 730 km2. Elle est alimentée selon trois processus : alimentation directe par les eaux des précipitations; alimentation par des aquifères adjacents soit par infiltration latérale directe ou par l’intermédiaire des sources; et enfin une alimentation par des oueds. La profondeur moyenne de la nappe est de l’ordre de 15 à 20 m avec des zones faibles profondeurs (moins de 10 m) le long des oueds Lamtar et Tissaf.

Les ressources en eaux mobilisables dans la plaine sont constituées de sources. Les seules sources ayant un débit permanent plus ou moins important, destinées à l’alimentation en eau potable, sont : la source de Sidi Ali Boussidi (Ain El Hadjar) et les sources de Sidi Ali Benyoub; ces sources drainent le réseau karstique des dolomies et calcaires gris-bleu du Jurassique supérieur des monts de Tlemcen (MEGHERFI, 2010). La production globale de ces sources est de 15 000 m3∙j-1. La troisième est la source d’Ain Mekhareg constituée de deux griffons captés (orifices de sortie visibles et localisés d'une source) qui rejoignent une chambre de prise et servent à l’alimentation par gravité de la ville de Sidi Bel Abbès, avec un débit de 80 L∙s-1. Enfin, la source d’Ain Skhouna possède un débit de 70 L∙s-1 (110 L∙s-1 en hiver) (DIRECTION DES SERVICES DE L’HYDRAULIQUE DE SIDI BEL ABBÈS, 2016). Généralement, ces potentialités hydriques sont très exposées aux différentes sources de pollution et conduisent à la dégradation qualitative des eaux, mettant en danger la santé publique et l’environnement.

3. Matériels et méthodes

La recherche a été effectuée à partir de données multisources spatiales et exogènes. Il s’agit de données cartographiques et statistiques telles que :

  • Des données climatiques qui ont été obtenues auprès de l’Office national de météorologie pour la période de 1985 à 2012, ainsi que des données sur les analyses des mesures de la perméabilité des 22 points d’échantillons d’analyse, en se basant sur les données de YOUSFI (2008).

  • Des données piézométriques issues de la campagne réalisée en décembre 2011 et obtenues auprès de l’Agence nationale des ressources hydriques (ANRH).

  • Des données cartographiques qui comportent la carte hydrogéologique à 1/100 000 (SOURISSEAU, 1973) et celle de l’esquisse pédologique à 1/100 000 fournie par les travaux de FARAOUN et BENABDELI (2010).

Il s’agit aussi des données de télédétection comme :

  • Le modèle numérique de terrain ASTER DEM réalisé en 2002 pour délimiter la plaine de Sidi Bel Abbès, la réalisation de la carte des pentes et l’extraction automatique du réseau hydrographique.

  • Des images satellitaires du capteur Landsat 8 prises en mars 2016, d’une résolution de 30 m, et des images à haute résolution fusionnées ALSAT-2A prises en juillet 2016. Le satellite ALSAT-2A est un capteur algérien comportant quatre bandes multispectrales (bleu, vert, rouge et proche infrarouge) d’une résolution de 10 m et panchromatique d’une résolution de 2,5 m. Le fusionnement donne une image de 2,5 m et d’une fauchée de 17,5 km.

Le traitement de cette masse d’informations a été effectué dans l’environnement SIG (ArcGis) et avec le logiciel de traitement des images ENVI 4.5. Durant cette étude, nous avons traité deux phases. L’une correspond à l’identification des sources de pollution et les impacts sur les ressources en eau. L’autre correspond à la cartographie de la vulnérabilité de la nappe à la pollution, et ce, dans le but de protéger la nappe contre les risques de la pollution.

4. Résultats et discussion

4.1 Cartographie des sources de pollution des eaux à partir des images satellitaires

La protection des ressources en eaux contre la pollution constitue un aspect prioritaire de cette étude. Avec l’apparition des outils de télédétection et les images à haute résolution, il est devenu facile de détecter les sources agricoles, urbaines et industrielles de la pollution. Pour ce faire, nous avons utilisé des données satellitaires ALSAT-2A, qui par leur haute résolution, fournissent les détails nécessaires pour la cartographie des sources de pollution.

4.1.1 Cartographie de l’occupation du sol

La végétation est la résultante des facteurs physicogéographiques (relief, lithologie et climat) à laquelle s’ajoute le facteur anthropique via le défrichement et la mise en culture ainsi que le reboisement. Son influence sur l’écoulement de surface autant que souterrain peut être négligée, d’une part en diminuant la force vive des eaux pluviales, et d’autre part en favorisant l’infiltration (BOULGHORBA, 2006). Du point de vue hydrologique, la végétation n’est pas considérée sous son aspect botanique ou phytogéographique, c’est l’aspect de la couverture du sol qui compte le plus. En fait, c’est la densité de l’occupation du sol qui intervient comme élément de différenciation tant sur le plan de l’écoulement que de l’infiltration (BOULGHORBA, 2006). Dans ce contexte, la connaissance de l’occupation du sol dans la plaine de Sidi Bel Abbès est très importante, car elle peut identifier les zones d’infiltration et de ruissellement et donc les zones de contamination de la nappe en cas de sources de pollution.

Nous avons réalisé une carte de l’occupation du sol de la plaine de Sidi Bel Abbès à partir de la méthode de classification supervisée de l’image Landsat 8 prise en mars 2016, en utilisant l’algorithme maximum de vraisemblance. Ainsi, en nous basant sur la méthode d’interprétation visuelle et de la classification supervisée de l’image ALSAT-2A, nous avons établi une carte d’occupation du sol plus détaillée de la plaine (Figure 2). Ces cartes d’occupation permettent de constater une superficie de 22,4 % de la surface occupée par des sols boisés, couvrant la partie sud entre El Hçaiba et Moulay Slissen. Dans les forêts denses et claires arbustives, le ruissellement est généralement très faible, protégeant le sol contre l'énergie des gouttes de pluie et favorisant une bonne infiltration des eaux.

Figure 2

Cartes de l’occupation du sol de la plaine de Sidi Bel Abbès : a) image ALSAT-2A et b) image Landsat 8

Land use maps of the Sidi Bel Abbes plain: a) ALSAT-2A image and b) Landsat 8 image

Cartes de l’occupation du sol de la plaine de Sidi Bel Abbès : a) image ALSAT-2A et b) image Landsat 8

-> Voir la liste des figures

Les terrains agricoles occupent une surface de 53,75 % (Tableau 1); ils rassemblent toutes les cultures, comme la céréaliculture, le maraîchage et l’association entre l’arboriculture et le maraîchage. Généralement, ces terrains présentent une infiltration moyenne des eaux, donc un risque moyen de contamination de la nappe, mais avec l’utilisation excessive des fertilisants, le risque de pollution des nappes est important.

Tableau 1

Superficie de l’occupation du sol dans la plaine de Sidi Bel Abbès

Land cover in the Sidi Bel Abbes plain

Superficie de l’occupation du sol dans la plaine de Sidi Bel Abbès

-> Voir la liste des tableaux

4.1.2 Cartographie des zones d’irrigation intensive et d’arboriculture

La biomasse végétale présente une bonne réflectance dans la bande proche infrarouge. Nous avons établi une composition colorée en codant le proche infrarouge par la couleur rouge. Le résultat donne une image dont la couleur rouge foncé présente une importante biomasse végétale. Par l’interprétation visuelle et l’application de l’indice de végétation normalisée (NDVI) sur l’image, les fortes valeurs de NDVI présentent une forte activité chlorophyllienne. Dans ce cas, nous avons cartographié les terrains en bonne activité chlorophyllienne, ce qui correspond à l’irrigation intensive et à l’arboriculture (Figure 3). Des produits fertilisants sont épandus sur ces terrains. C’est un type de pollution diffuse des eaux

Figure 3

Cartographie des parcelles agricoles d’arboriculture et d’irrigation intensive

Mapping of agricultural plots of arboriculture and intensive irrigation

Cartographie des parcelles agricoles d’arboriculture et d’irrigation intensive

-> Voir la liste des figures

4.1.3 Identification des sources de la pollution d’origines urbaines solides

La plaine dispose de 12 décharges publiques sur une superficie de 49 ha (DIRECTION DE L’ENVIRONNEMENT DE SIDI BEL ABBÈS, 2016), localisées en majorité sur des terrains à hautes valeurs agricoles. À l’aide de l’image ALSAT-2A, nous avons cartographié les zones de décharges et le centre d’enfouissement technique (CET). Le CET de Sidi Bel Abbès est localisé sur un site agricole, à 450 m de la zone urbaine; c’est un danger pour la santé de la population en raison du biogaz. Le CET présente un risque de pollution des eaux souterraines, car il est localisé sur des impluviums des nappes phréatiques de faible profondeur avec des formations lithologiques perméables (mélange limon, marne, argile, sable, conglomérats) exposant les eaux souterraines à un grand risque de dégradation par les lixiviats (Figure 4).

Figure 4

Localisation du centre d’enfouissement technique (CET) en plein milieu agricole et très proche d’une zone urbaine

Location of the technical landfill facility (CET) in an agricultural sector and very close to an urban area

Localisation du centre d’enfouissement technique (CET) en plein milieu agricole et très proche d’une zone urbaine

-> Voir la liste des figures

Si la mise en décharge demeure le moyen le plus économique et donc le plus utilisé pour l’élimination des déchets, elle présente cependant des risques de dégradation de l’environnement par la production des biogaz et des lixiviats. Ces lixiviats, en s’infiltrant dans le sous-sol, entraînent une forte dégradation des eaux souterraines (CHOFGI et al., 2006).

4.1.4 Identification des sources de la pollution par les eaux usées urbaines

L’oued Mekerra reçoit les eaux usées urbaines sur 24 points de rejet, l’équivalent de 250 L∙s-1 d’eaux usées (Figure 5). Cet oued traverse plusieurs agglomérations dans la plaine sur une distance de 17,5 km (DIRECTION DES SERVICES DE L’HYDRAULIQUE DE SIDI BEL ABBÈS, 2016) et seules les eaux usées de l’agglomération de Sidi Bel Abbès sont traitées.

Figure 5

Points de rejet et station d’épuration des eaux usées urbaines

Discharge points and urban wastewater treatment plant

Points de rejet et station d’épuration des eaux usées urbaines

-> Voir la liste des figures

Selon la Direction des services de l’hydraulique de Sidi Bel Abbès pour la qualité des eaux, une étude effectuée durant l’année 2010 indique que la charge polluante des eaux de l’oued Mekerra est : DBO5 de 41,296 t∙a-1, DCO de 123,465 t∙a-1, azote total 3 193 t∙a-1, phosphore total 2 342 t∙a-1. Ces valeurs font que les eaux d’oued Mekerra sont très polluées. L’oued présente une très faible concentration en oxygène et une très grande concentration en DBO5 et DCO, d’où une eau fortement polluée provoquant le phénomène d’eutrophisation des eaux. Cet oued présente tous les types de pollution (physique, chimique et biologique), ce qui conduit, par conséquent, à une forte pollution des eaux du barrage de Chorfa.

L’évacuation des eaux usées non traitées présente un risque majeur de pollution des eaux souterraines, notamment pour l’oued Tissef qui alimente constamment la nappe, car la majeure partie des débits de cet oued se réinfiltre dans la nappe, particulièrement au niveau du chenal conglomératique d’âge plio-quaternaire récent près de Sidi Khaled (YOUSFI, 2008). Ceci peut être étayé par l’analyse comparative des débits moyens journaliers collectés auprès de l’ANRH enregistrés par les deux stations hydrométriques de Sidi Bel Abbès (amont de la plaine) et de Sid Ali Benyoub (aval de la plaine) en période de hautes et basses eaux (1978/1979-2008/2009). Les débits moyens journaliers montrent l’existence d’une connexion permanente entre l’oued Tissaf (amont de la plaine) et la nappe alluviale pendant toute l’année (Figure 6).

Figure 6

Analyse comparative des débits moyens journaliers des deux stations hydro-métriques (1978/1979- 2008/2009) en période de a) hautes eaux et b) basses eaux

Comparative analysis of the average daily flows at the two hydrometric stations (1978/1979-2008/2009) in: a) high water period and b) low water period

Analyse comparative des débits moyens journaliers des deux stations hydro-métriques (1978/1979- 2008/2009) en période de a) hautes eaux et b) basses eaux

-> Voir la liste des figures

En hautes eaux de novembre à mai, la logique d’accroissement des débits de la plaine d’amont vers l’aval est globalement respectée. Les nappes sont alors à leur niveau maximum où les oueds réagissent aux pluies. Cependant, en périodes stables (pas de crue), le débit de base de la station de Sidi Bel Abbès est relativement supérieur à celui de station de Sidi Ali Benyoub. Ce surplus de l’eau dans l’oued ne pourrait s’expliquer que par l’apport des eaux souterraines. En basses eaux, allant de juin jusqu'à la fin d’août, la relation oued-nappe est bien claire et confirme la situation stable qui a été enregistrée en période des hautes eaux où les débits tendent à se rapprocher à ceux en période d’étiage.

4.1.5 Identification des sources de la pollution par les eaux usées industrielles : problème majeur de dégradation des eaux usées urbaines traitées

Sidi Bel Abbès dispose d’une zone industrielle située à l’est de l’agglomération. Elle est considérée comme le troisième pôle industriel de la région ouest de l’Algérie. Elle s’étend sur plus de 434 ha. Elle dispose d’un tissu industriel diversifié : électronique, mécanique agricole, agroalimentaire et parapharmaceutique. La zone industrielle utilise un volume considérable d’eau évacuée dans le réseau domestique à plus de 80 %. Ces eaux usées industrielles riches en matière organique et métaux lourds sont évacuées vers l’oued Elmaleh (effluent d’oued Mekerra). Les deux stations d'épuration existant au niveau du complexe de production du matériel agricole et l’industrie laitière OROLAIT sont en état d'arrêt. Donc l’oued est devenu le déversoir de toutes les unités industrielles. La majorité de ces unités n'étant pas équipées de dispositif de traitement des eaux, les résidus industriels s'accumulent dans l’oued. Ceci contribue de façon significative à la pollution des eaux usées traitées déversées dans l’oued Mekerra après le confluent avec l’oued Elmaleh (BENSALEM, 2008) (Figure 7).

Figure 7

Rejet des eaux usées industrielles, pollution des eaux traitées et eaux du barrage de Chorfa

Discharge of industrial wastewater, pollution of treated waters, and Chorfa dam waters

Rejet des eaux usées industrielles, pollution des eaux traitées et eaux du barrage de Chorfa

-> Voir la liste des figures

Des analyses physicochimiques de quatre principaux sites de la station d’épuration des eaux usées ont été effectuées au laboratoire de la station STEP (BENSALEM, 2008) :

  • St 1 : site situé à la station de pompage des eaux usées vers la STEP.

  • St 2 : site situé à la sortie de la STEP où sont déversées les eaux épurées vers l'oued.

  • St 3 : site localisé à 500 m du point de rejet des eaux épurées dans l'oued Mekerra. Il est choisi pour contrôler le devenir de la qualité des eaux épurées (possibilités d’utiliser les eaux épurées).

  • St 4 : site localisé après le confluent de l'oued Makerra avec l'oued Elmaleh.

Dans la station St 4, la forte charge de métaux lourds est expliquée par la nature de déversement de la zone industrielle. La forte charge en phosphore est traduite par l'absence de la technique de la déphosphoration dans la STEP (BENSALEM, 2008). Ainsi, nous pouvons expliquer que la dégradation des eaux usées traitées par les nitrates est due essentiellement aux rejets des eaux industrielles non traitées (Figure 8). L’évacuation d’un volume important des eaux industrielles non traitées amène à une forte pollution des eaux urbaines traitées de Sidi Bel Abbès. À cet effet, la réutilisation de ces eaux en irrigation est devenue dangereuse, c’est une perte d’une ressource vitale et une perte économique.

Figure 8

Graphe des valeurs de zinc et de nitrates pour les quatre stations analysées

Graph of zinc and nitrate values at the four analysed stations

Graphe des valeurs de zinc et de nitrates pour les quatre stations analysées

-> Voir la liste des figures

Le rejet des eaux usées dans l’oued Mekerra provoque une forte pollution des eaux du barrage de Chorfa. Les analyses de la qualité des eaux du barrage réalisées par l’ANRH au mois de décembre 2016 montent la forte dégradation organique des eaux utilisées pour l’alimentation en eau potable et pour l’irrigation. Le résidu sec est de 1 940 mg∙L-1, l’oxygène dissous est 66,5 %, le NH4 est de 2 mg∙L-1, le nitrite est 0,22 mg∙L-1 et le phosphore représente 0,51 mg∙L-1. Ces valeurs indiquent la pollution organique des eaux du barrage favorisant ainsi les phénomènes d’eutrophisation des eaux.

Face à tous ces risques de dégradation des eaux par les sources de pollution ponctuelle et diffuse dans la plaine de Sidi Bel Abbès, il est nécessaire de réaliser une étape du travail sur la préservation et la protection des ressources en eaux souterraines, et ce, par la cartographie de la vulnérabilité de la nappe alluviale à la pollution.

4.2 Cartographie de la vulnérabilité de la nappe alluviale à la pollution

De nombreuses méthodes de détermination de la vulnérabilité des eaux souterraines ont été développées dans le monde, allant des plus complexes avec des modèles prenant en compte les processus physique, chimique et biologique dans la zone noyée, à des méthodes de pondération entre différents critères affectant la vulnérabilité (GOGU et DASSARGUES, 2000; ALBINET et MARGAT, 1970). Parmi celles-ci, les méthodes dites de « cartographie à index avec pondération des critères » (Point Count Systems Models, PCSM) apparaissent les plus pertinentes vis-à-vis des réalités de terrain (GOGU et DASSARGUES, 2000).

Nous avons appliqué la méthode DRASTIC développée par l’association NWWA (National Water Well Association) conçue entre 1983 et 1987 (ZEROUALI et EL MESLOUHI, 1994). Elle est basée sur un système de cotation numérique qui permet l’établissement des cartes de vulnérabilité (AL HALLAQ et ABU ELAISH, 2011), c’est la synthèse des connaissances lithologiques, pédologiques et hydrogéologiques d’une région (SMIDA et al., 2010).

La particularité de cette méthode réside dans l’attention particulière qui est accordée aux sept paramètres physiographiques et hydrogéologiques (ES SAOUINIH et al., 2009, ROSEN 1994) qui sont : la profondeur du plan d’eau dans l’aquifère (D), la recharge nette (R), le type d’aquifère (A), le type de sol (S), la topographie (T), l’impact de la zone vadose (I) et la conductivité hydraulique (C) (Figure 9). À chaque paramètre est assigné un poids d’une valeur comprise entre 1 et 5 (Tableau 2) et une cote de 1 à 10 (ALLER et al., 1987).

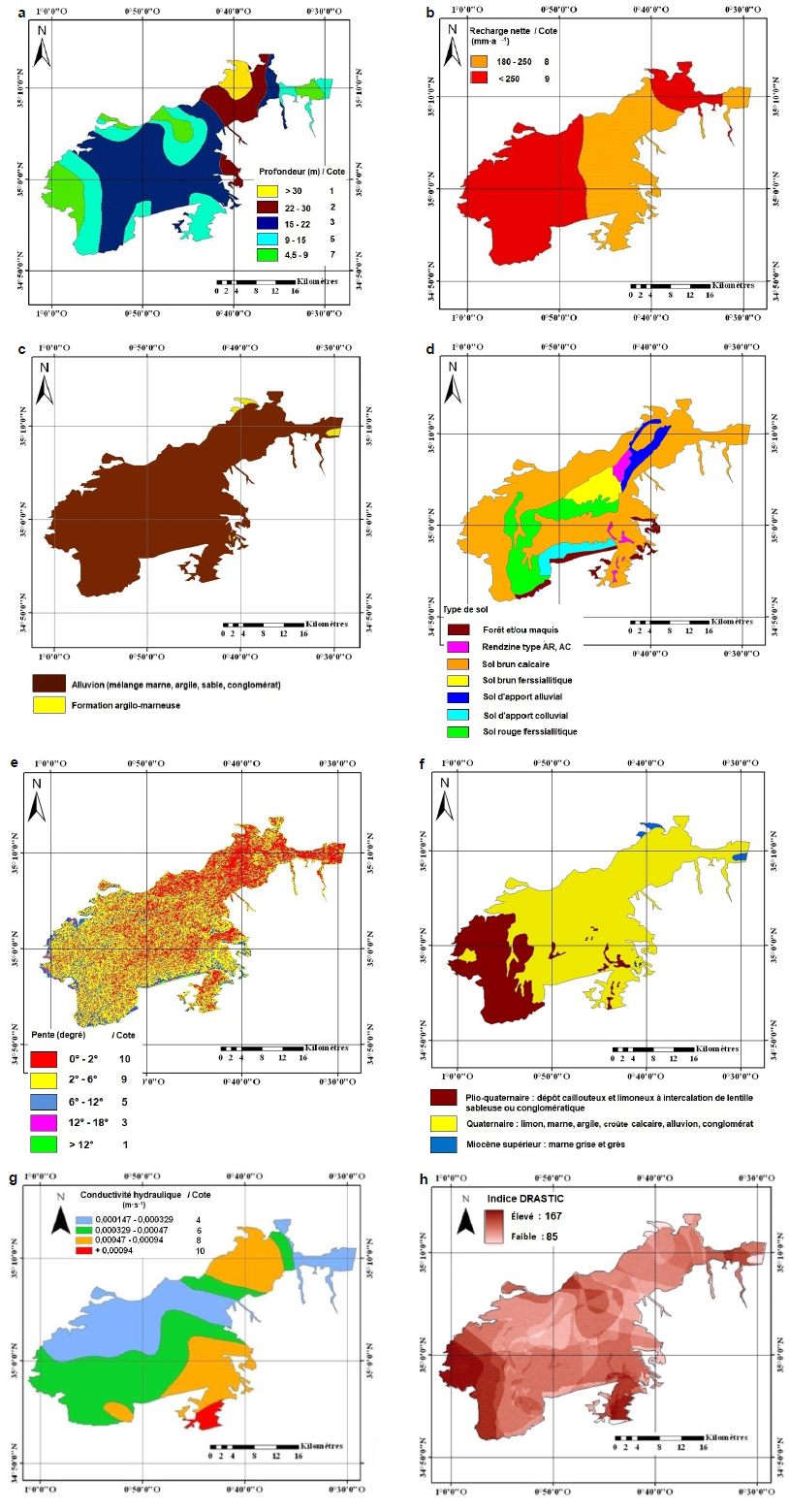

Figure 9

Cartes des paramètres et de l’indice DRASTIC : a) profondeur (D), b) recharge nette (R), c) type d’aquifère (A), d) type de sol (S), e) pente (T), f) impact de la zone vadose (I), g) conductivité hydraulique (C), h) croisement des paramètres (indice DRASTIC)

DRASTIC parameter and index maps: a) depth (D), b) net recharge (R), c) aquifer type (A) d) soil type (S), e) slope (T), f) impact of vadose area (I), g) hydraulic conductivity (C), h) pooling of the parameters (DRASTIC index)

Cartes des paramètres et de l’indice DRASTIC : a) profondeur (D), b) recharge nette (R), c) type d’aquifère (A), d) type de sol (S), e) pente (T), f) impact de la zone vadose (I), g) conductivité hydraulique (C), h) croisement des paramètres (indice DRASTIC)

-> Voir la liste des figures

Tableau 2

Poids des paramètres DRASTIC (ALLER et al., 1987)

Weight of DRASTIC parameters (ALLER et al., 1987)

Poids des paramètres DRASTIC (ALLER et al., 1987)

-> Voir la liste des tableaux

Le paramètre profondeur de la nappe (D) a été établi à partir des relevés du niveau statique relatif aux forages et puits et aux piézomètres implantés dans la région. La méthode d’interpolation IDW (Inverse Distance Weighting) des mesures prises en décembre 2011 permet de réaliser un modèle numérique de profondeur. La variabilité spatiale de cette profondeur est classée en cinq classes allant de 4,5 à 50 m (MELLOUL et al., 2009). La protection potentielle de l’aquifère augmente avec la profondeur de la nappe (SMIDA et al., 2010).

La recharge nette annuelle (R) est la quantité d’eau atteignant la zone saturée sur une période donnée. Pour le calcul de la recharge, nous avons utilisé la méthode des équations de WILLIAMS et KISSEL (1991) qui dépend de la nature des formations géologiques et sur la base des données pluviométriques moyennes annuelles de 12 stations météorologiques (BENTEKHICI et SAAD, 2016; BENKESMIA et al., 2017). La définition des classes de recharge (R) a été basée sur la notation accordée par LALLEMAND-BARRES (1994).

Le paramètre milieu aquifère (A) désigne la lithologie de l’aquifère et il intervient dans le piégeage des polluants. Son identification a été basée sur les logs et les coupes lithologiques des forages réalisés dans la zone d’étude et la carte hydrogéologique. L’analyse de ces données illustre que le matériau aquifère de la nappe alluviale de Sidi Bel Abbès est constitué essentiellement des alluvions (mélange limon, marne, argile, sable, conglomérats) et de marne et d’argile. Les caractéristiques du sol contrôlent les mouvements descendants des contaminants. En effet, la présence de matériaux fins (argiles, silts et limons) et de la matière organique dans le sol diminue la perméabilité intrinsèque, et retarde la migration des contaminants. Plus le sol est riche en argile, plus l’absorption des polluants est importante, et plus la protection des eaux souterraines est grande (SMIDA et al., 2010). La carte de la nature des sols (S) est établie sur la base des travaux de FARAOUN et BENABDELI (2010).

Le paramètre topographie (T) représente les valeurs de la pente en degrés. Il traduit la capacité des eaux superficielles à introduire des agents polluants vers la nappe en influençant les taux d'infiltration et de ruissellement (MELLOUL et al., 2009). Ce paramètre a été réalisé sur la base du traitement des données de télédétection (modèle numérique de terrain ASTER DEM).

La zone vadose ou la zone non saturée (I) correspond aux couches de terrain entre la surface topographique et la côte piézométrique maximale de la nappe. L'intérêt de cette zone réside essentiellement dans sa perméabilité et sa capacité d'atténuation. Ce paramètre est obtenu par le traitement de la carte hydrogéologique réalisée par SOURISSEAU (1973). La zone non saturée en eau de la nappe alluviale de Sidi Bel Abbès est constituée de formations perméables. Par conséquent, le risque de pollution de cette nappe est élevé.

Et enfin, la conductivité hydraulique (C), qui est l’aptitude d’un aquifère à permettre le mouvement de l’eau sous l’effet d’un gradient hydraulique donné dont la direction diffère généralement de celle de l’écoulement. Ce paramètre est étroitement lié à la granulométrie des formations lithologiques de l’aquifère, il peut ainsi être calculé directement à partir des mesures de terrain. Cette carte est évaluée par des résultats de l’interprétation des essais de pompages réalisés dans les forages. Nous nous sommes basés sur les données de YOUSFI (2008) et par la méthode d’interpolation IDW des valeurs de la conductivité hydraulique, nous avons réalisé un modèle numérique de ce paramètre.

Dans ce cas, l’indice DRASTIC résulte de la somme pondérée des indices partiels correspondant à chaque paramètre (Équation 1). Il représente la mesure du niveau de risque de contamination. Le risque augmente avec la valeur de l'indice (ALLER et al., 1987, ZEROUALI et EL MESLOUHI, 1994). Il prend une valeur maximale de 167 (100 %) et une valeur minimale de 85 (0 %) (Figure 9). L’application de la classification d’ENGEL et al. (1996) (Tableau 3) a permis d’obtenir trois classes de vulnérabilité : faible, moyenne et élevée.

c et p représentent respectivement la note et le poids attribués à chaque paramètre DRASTIC.

Tableau 3

Degré de vulnérabilité selon les valeurs de l’indice DRASTIC (ENGEL et al., 1996)

Degree of vulnerability according to the DRASTIC index values (ENGEL et al., 1996)

Degré de vulnérabilité selon les valeurs de l’indice DRASTIC (ENGEL et al., 1996)

-> Voir la liste des tableaux

Trois degrés de vulnérabilité sont mis en évidence sur la carte de la vulnérabilité (Figure 10). Il s’agit de :

  1. Classe de faible vulnérabilité. Elle occupe une faible superficie (0,71 %), expliquée par l’imperméabilité des formations lithologiques et la forte profondeur de la nappe.

  2. Classe de moyenne vulnérabilité. Elle occupe 64,84 % de la superficie. Le degré moyen est lié à des profondeurs moyennes de l’aquifère (15 et 30 m) et à la nature lithologique perméable. La moyenne vulnérabilité est localisée au niveau de la cuvette de Sidi Bel Abbès, Lamtar, Hassi Zahana et Boukhanefis. La classe moyenne appartient à une catégorie de protection hydrogéologique incertaine des eaux souterraines.

  3. Classe de vulnérabilité élevée, au sud-ouest de la nappe, représente 34,44 % de la superficie. Ce degré est lié à la faible profondeur de la nappe (de 4,5 à 15 m) et à la perméabilité des formations avec une pente faible. Ces zones nécessitent une attention particulière dans les futures décisions d'utilisation des terres. Dans cette classe, les pratiques actuelles de cultures influent grandement sur la qualité des eaux. Les décharges publiques de Ben Badis et Sidi Ali Ben Youb se trouvent dans des sites de forte vulnérabilité qui conduisent à des conséquences néfastes sur la qualité des eaux souterraines.

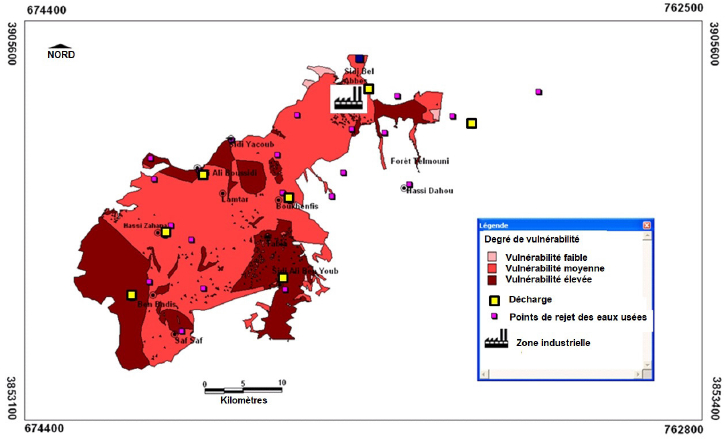

Figure 10

Carte des zones de vulnérabilité de la nappe et des sources de pollution

Map of areas of groundwater vulnerability and pollution sources

Carte des zones de vulnérabilité de la nappe et des sources de pollution

-> Voir la liste des figures

Les résultats obtenus par la carte de la vulnérabilité montrent que les eaux souterraines de la nappe alluviale de Sidi Bel Abbès ont une protection hydrogéologique incertaine. Dans ce cas, un suivi analytique régulier s’avère nécessaire ainsi que des contrôles des activités qui sont menées en surface. La stagnation et l'infiltration des eaux usées industrielles et urbaines non traitées déversées directement dans l’oued Mekerra constituent un facteur aggravant de la pollution chimique et bactériologique des eaux souterraines. Actuellement, la nappe est très chargée en nitrates.

Pour la validation de nos résultats, nous nous sommes basés sur la qualité des eaux. Plusieurs auteurs (ANANI, 2006; MOHAMED, 2001; ISABEL et al., 1990; HAMZA et al., 2007; DIBI et al., 2007; SBARGOUD, 2013; SCHNEBELEN et al., 2001) ont vérifié la validité de la méthode DRASTIC en se basant sur des données chimiques des eaux souterraines.

Des analyses physicochimiques ont été réalisées en mai 2015 au niveau des deux stations de surveillance des eaux souterraines (ANRH) correspondant à un forage localisé dans la zone de Sidi Lahcen et présentant une forte vulnérabilité à la pollution avec de faibles profondeurs de la nappe, ainsi qu'à un autre forage localisé dans la zone de Caid Belarbi (est de la nappe) et présentant une vulnérabilité moyenne à la pollution. Les résultats des analyses du premier forage donnent des teneurs très élevées en NO3 (118 mg∙L-1) et importantes en SO4 (291 mg∙L-1) et un résidu sec de 1 888 mg∙L-1, ces valeurs indiquent une mauvaise qualité des eaux. Les résultats des analyses du deuxième forage donnent des teneurs moyennes en NO3 (30 mg∙L-1) et en SO4 (34 mg∙L-1). D'autres analyses ont été effectuées en février 2016 pour les eaux de la source d’Ain Skhona à Sidi Ali Ben Youb localisée dans la zone de forte vulnérabilité. Ces analyses donnent des valeurs de 26 mg∙L-1 de NO3, 0,39 mg∙L-1 de NH4 et 710 mg∙L-1 de résidu sec. En général, toutes les valeurs de ces analyses présentent des indicateurs de pollution et peuvent valider les résultats obtenus par l’application de la méthode DRASTIC.

La pollution des eaux souterraines de la zone de Sidi Lahcen est essentiellement d’origine agricole. La libéralisation du secteur agricole a facilité aux agriculteurs l’utilisation de produits chimiques pour le traitement des cultures (engrais et produits phytosanitaires) afin d’augmenter la production; notamment, les incitations financières introduites par les Programmes nationaux de développement agricole (PNDA) mis en oeuvre par l’État. Les objectifs du PNDA convergent principalement vers la restructuration du territoire agricole et le développement qualitatif et quantitatif de la production par la relance de l'investissement agricole. L'infiltration et la stagnation des eaux usées déversées directement dans l’oued Mekerra constituent un facteur aggravant de pollution chimique et bactériologique des eaux souterraines. Actuellement, la nappe alluviale de Sidi Bel Abbès présente des eaux chargées de nitrates, à la limite de la potabilité.

5. Conclusion

Les résultats obtenus lors de ce travail confirment que la télédétection par l’utilisation des images à haute et moyenne résolution et les SIG constituent des outils puissants d’analyse spatiale, permettant d’apporter une aide précieuse à l’analyse des problèmes de pollution des eaux. Le traitement des images Landsat 8 et la résolution offerte par l’imagerie ALSAT-2A sont performants pour :

  • La réalisation des cartes d’occupation du sol, facteur de ruissellement et d’infiltration des polluants.

  • La cartographie des zones de sources de pollution urbaines, agricoles et industrielles.

  • L’identification du cheminement des rejets des eaux usées dans l’oued ainsi que l’évaluation de ses impacts.

L’industrie, les eaux usées urbaines, les décharges et la pollution agricole dans la plaine de Sidi Bel Abbès sont les sources principales de dégradation des eaux superficielles et souterraines, car elles engendrent tous types de pollution (huiles, produits chimiques, métaux lourds, détergents, matières organiques, bactéries). Malgré tous les efforts entrepris par les autorités concernées, le problème de pollution persiste toujours, d’où la nécessité de surveillance continue et des mesures sévères et inaltérables qui doivent être prises envers les pollueurs. L’assainissement dans la plaine constitue alors une problématique cruciale. L’important volume des eaux usées rejeté sans traitement dans l’oued Mekerra conduit à une forte dégradation de la qualité de la nappe alluviale et de surface, notamment les eaux du barrage Chorfa. Pour une meilleure surveillance de la pollution des eaux, il convient de cartographier la vulnérabilité de la nappe alluviale. La carte de vulnérabilité réalisée en appliquant la méthode DRASTIC, donne un écart de variation qui permet de classer la vulnérabilité en trois classes : faible, moyenne et élevée. Le degré de vulnérabilité élevée représente 34,4 % de la surface. Le risque y est important, vu la présence de plusieurs sources de pollution dans la région de Sidi Bel Abbès. La classe dominante est la moyenne avec 64,84 % de la surface. La vulnérabilité de ces classes peut évoluer par les effets conjugués de l’homme.
