Présentation générale du schéma

<alinea id="" xmlns="http://www.erudit.org/xsd/article">
  <caracunicode intervalle="">{1,1}</caracunicode>
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple">{1,1}</liensimple>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>

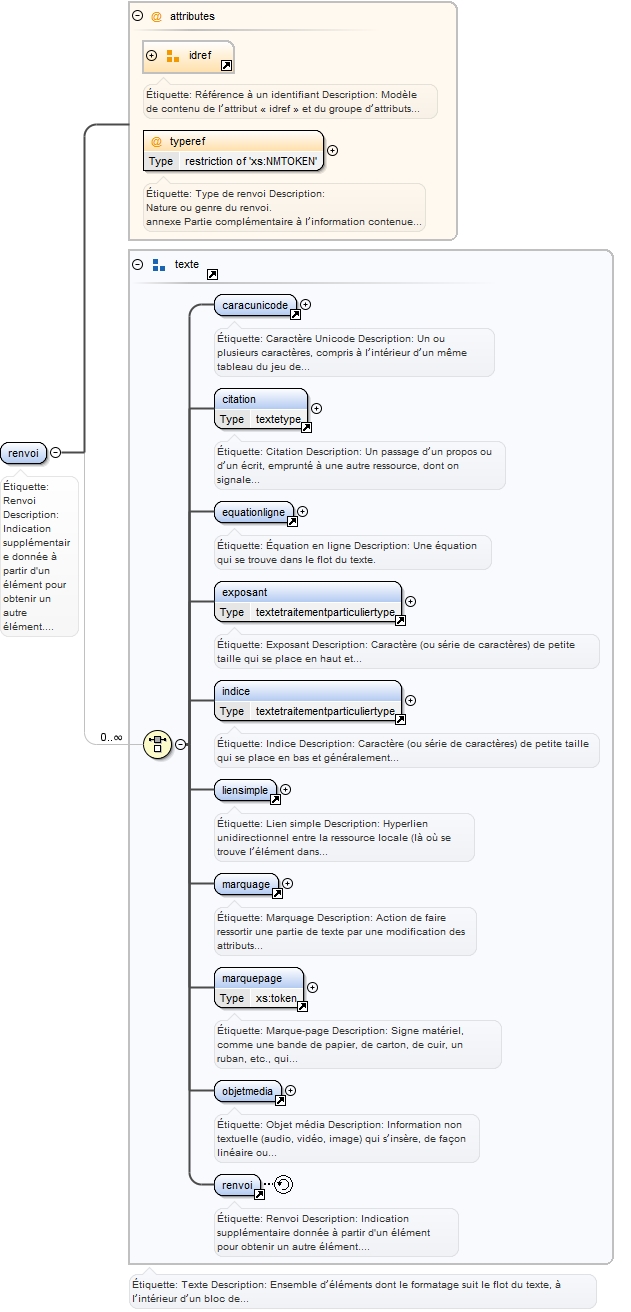

  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
</alinea>

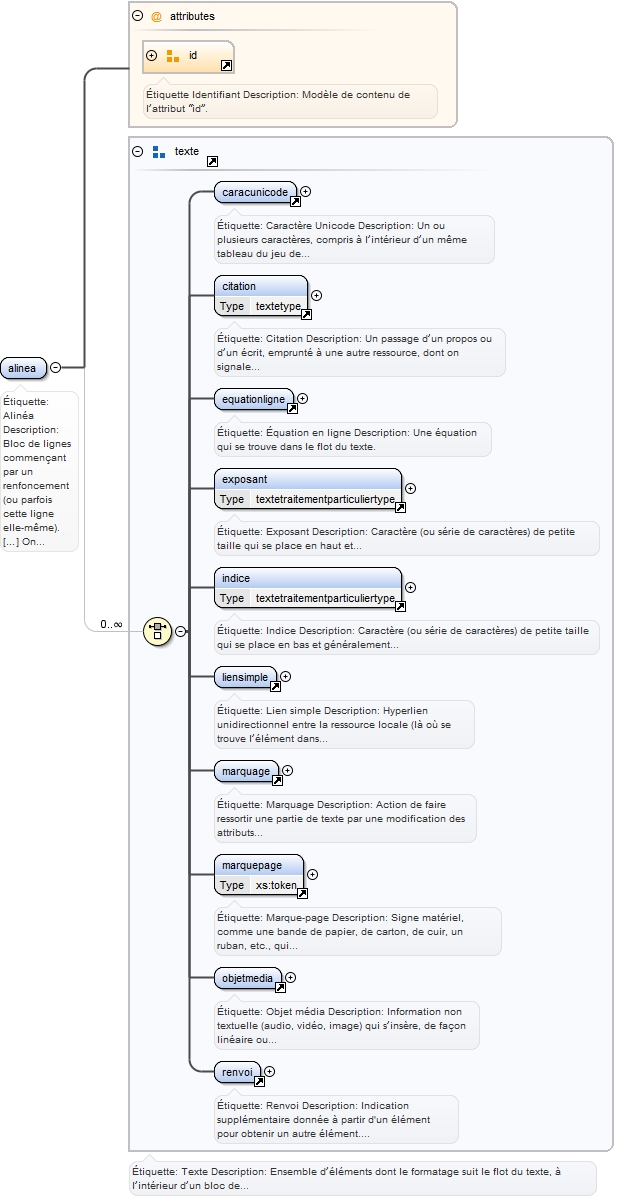

<xs:element name="alinea">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Alinéa</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Bloc de lignes commençant par un renfoncement (ou parfois cette ligne elle-même). […] On veillera à ne pas laisser de blanc entre les alinéas. […] On n’intercale un espace ou même deux espaces que là où on veut introduire une certaine rupture dans l’exposé. Un groupe d’alinéas constitue un paragraphe […] (source : Benoît Patar,
            <em>Dictionnaire actuel de l’art d’écrire</em>. Fides. 1995).</td>
        </tr>
        <tr>
          <td>Commentaires:</td>
          <td>
            <p>Même si l’alinéa est permis à l’extérieur d’un paragraphe, son utilisation dans ce contexte doit être limitée aux articles pour lesquels on ne désire pas voir apparaître de numérotation de paragraphe, parce que le contenu ne s’y prête pas. Exemple: : une pièce de théâtre, une liste d’ouvrages reçus.</p>
          </td>
        </tr>
        <tr>
          <td>Exemple 1:</td>
          <td>
            <p class="exemple"><para id="pa63">
              <br/><alinea>Deux accusés qui devaient comparaître mercredi matin se sont échappés du fourgon cellulaire en marche qui transportait 22 détenus au Palais de justice de Montréal.</alinea>

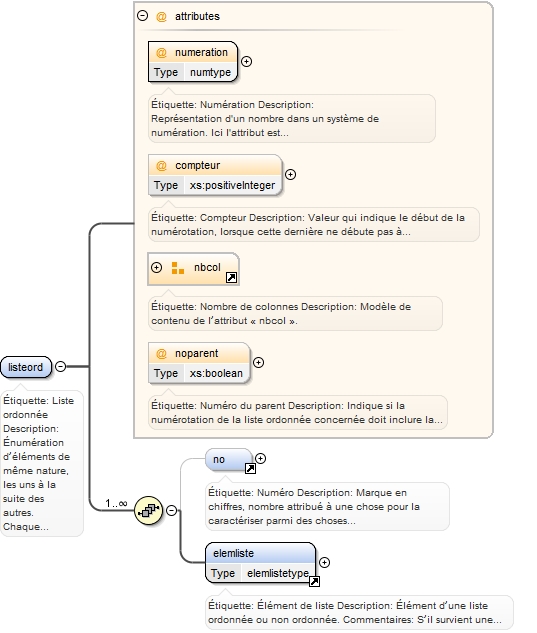

              <br/><listeord numeration="decimal">…</listeord>
              <br/></para>
              <br/>
            </p>
          </td>
        </tr>
        <tr>
          <td>Exemple 2:</td>
          <td>
            <p class="exemple"><bloccitation>
              <br/><alinea>Ceci est un bloc de citation dont la lecture est très intéressante, j’en conviens.</alinea>
              <br/><source>Charles Roy, <renvoi id="re1rb13" idref="rb13" typeref="refbiblio"> 2001 </renvoi>, p12</source>
              <br/></bloccitation>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
  <xs:complexType mixed="true">
    <xs:group ref="texte" minOccurs="0" maxOccurs="unbounded"/>
    <xs:attributeGroup ref="id"/>
  </xs:complexType>
</xs:element>

<caracunicode intervalle="" xmlns="http://www.erudit.org/xsd/article">
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple">{1,1}</liensimple>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>
  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
</caracunicode>

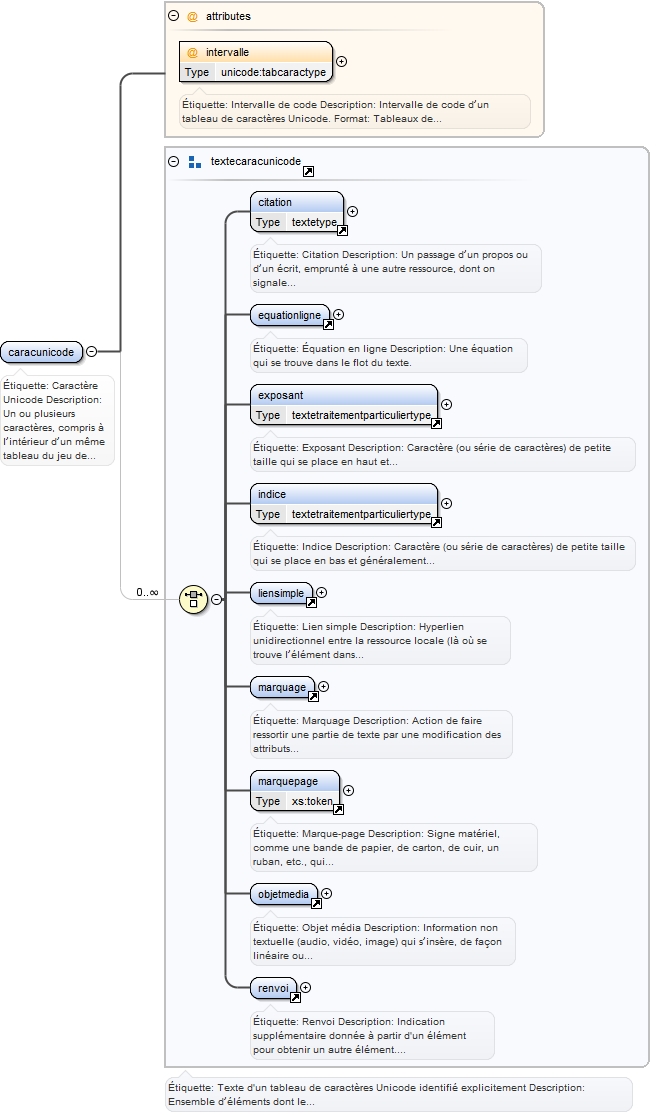

<xs:element name="caracunicode">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Caractère Unicode</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Un ou plusieurs caractères, compris à l’intérieur d’un même tableau du jeu de caractères Unicode.</td>
        </tr>
        <tr>
          <td>Commentaires:</td>
          <td>
            <p>Les caractères compris à l’intérieur de tableaux de caractères Unicode distincts doivent être insérés dans des éléments «&#x00A0;caracunicode&#x00A0;» distincts, même s’ils se suivent dans le texte original.</p>
            <p>Cette identification sémantique peut, entre autres, permettre l’utilisation de polices de caractères appropriées, en fonction des catégories de caractères présents dans l’article.</p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
  <xs:complexType mixed="true">

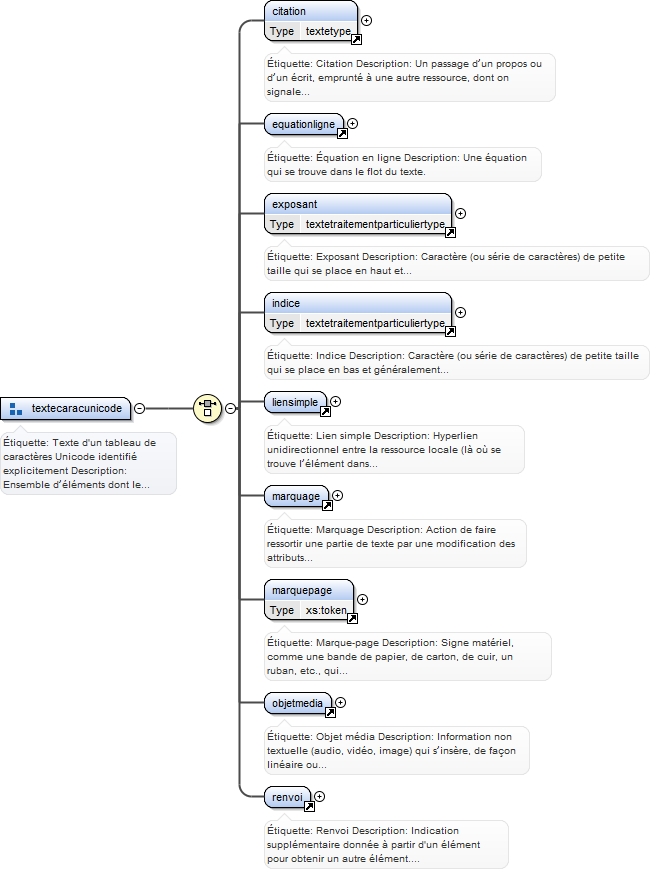

    <xs:group ref="textecaracunicode" minOccurs="0" maxOccurs="unbounded"/>
    <xs:attribute name="intervalle" type="unicode:tabcaractype" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="fr">
          <table>
            <tr>
              <td>Étiquette:</td>
              <td>Intervalle de code</td>
            </tr>
            <tr>
              <td>Description:</td>
              <td>Intervalle de code d’un tableau de caractères Unicode.</td>
            </tr>
            <tr>
              <td>Format:</td>
              <td>Tableaux de caractères Unicode.</td>
            </tr>
            <tr>
              <td>Documents de référence:</td>
              <td>Tableaux de caractères Unicode (
                <a href="http://www.unicode.org/fr/charts/">http://www.unicode.org/fr/charts/</a>)</td>
            </tr>
          </table>
        </xs:documentation>
      </xs:annotation>
    </xs:attribute>
  </xs:complexType>
</xs:element>

<citation xmlns="http://www.erudit.org/xsd/article">
  <caracunicode intervalle="">{1,1}</caracunicode>
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple">{1,1}</liensimple>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>
  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
</citation>

<xs:element name="citation" type="textetype">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Citation</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Un passage d’un propos ou d’un écrit, emprunté à une autre ressource, dont on signale le nom de famille de l'auteur et, possiblement, l'année de publication. Contrairement au bloc de citation, elle se retrouve dans le flot du texte.</td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
</xs:element>

<equationligne xmlns="http://www.erudit.org/xsd/article" xmlns:mml="http://www.w3.org/1998/Math/MathML">
  <caracunicode intervalle="">{1,1}</caracunicode>
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple">{1,1}</liensimple>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>
  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
  <mml:math altimg="" alttext="" baseline="" class="" display="inline" height="" xlink:href="" id="" macros="" name="" overflow="scroll" style="" type="" width="" xref="">{1,1}</mml:math>
</equationligne>

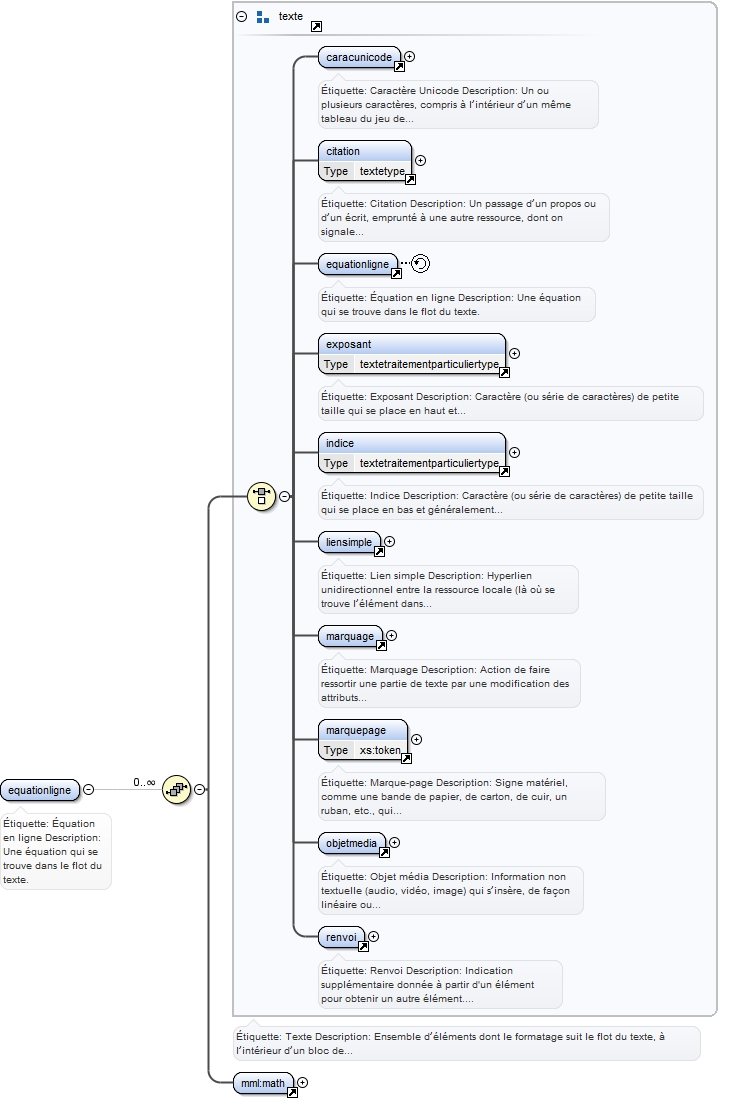

<xs:element name="equationligne">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Équation en ligne</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Une équation qui se trouve dans le flot du texte.</td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
  <xs:complexType mixed="true">
    <xs:sequence minOccurs="0" maxOccurs="unbounded">
      <xs:group ref="texte"/>
      <xs:element ref="mml:math"/>
    </xs:sequence>
  </xs:complexType>
</xs:element>

<exposant traitementparticulier="oui" xmlns="http://www.erudit.org/xsd/article">
  <caracunicode intervalle="">{1,1}</caracunicode>
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple">{1,1}</liensimple>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>
  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
</exposant>

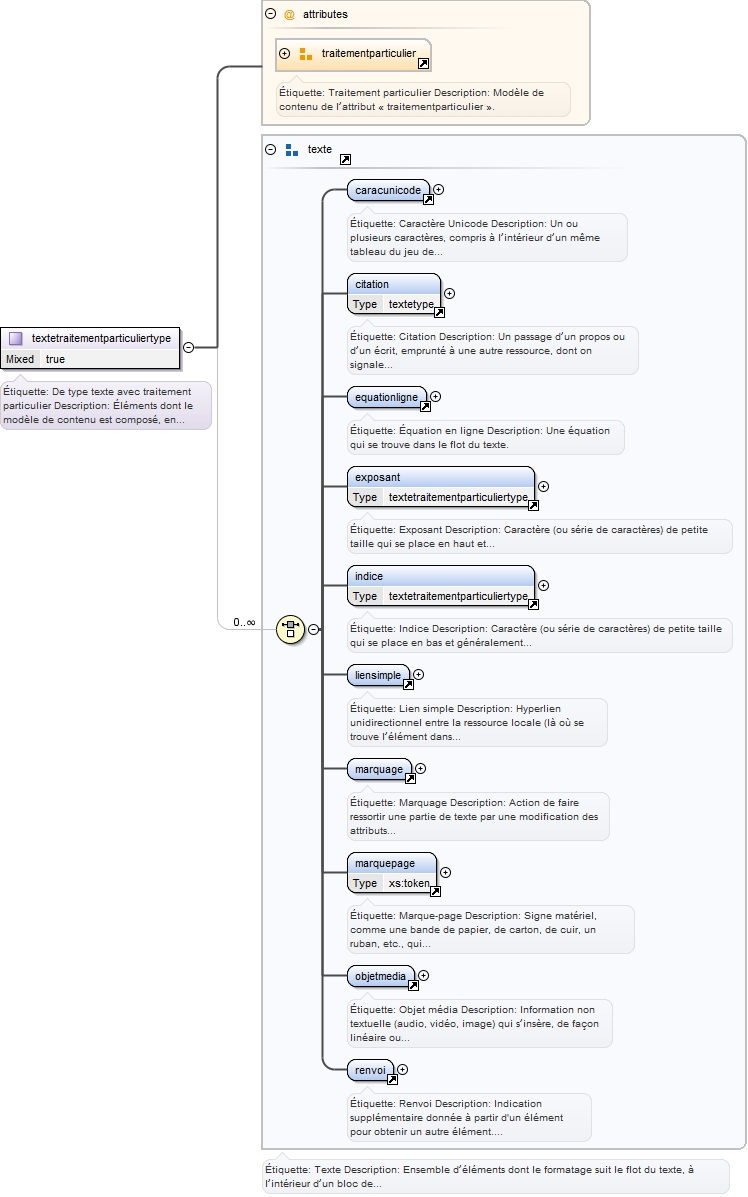

<xs:element name="exposant" type="textetraitementparticuliertype">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Exposant</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Caractère (ou série de caractères) de petite taille qui se place en haut et généralement à droite d’un caractère ou d'une série de caractères.</td>
        </tr>
        <tr>
          <td>Commentaires:</td>
          <td>Cet élément ne doit être utilisé que dans le cas où il ne s’agit pas d’un appel de note. Dans le cas contraire, nous prescrivons l’utilisation de l’élément «&#x00A0;renvoi&#x00A0;» combiné à la valeur «&#x00A0;note&#x00A0;» de l’attribut «&#x00A0;typeref&#x00A0;».</td>
        </tr>
        <tr>
          <td>Exemple 1:</td>
          <td>
            <p class="exemple"><para id="pa36">
              <br/><alinea>Regardez l’équation mathématique suivante :</alinea>
              <br/><equation id="eq1">x<exposant>2</exposant>+y<exposant>3</exposant>=32</equation>
              <br/></para>
              <br/>
            </p>
          </td>
        </tr>
        <tr>
          <td>Exemple 2:</td>
          <td>
            <p class="exemple"><para id="pa27">
              <br/><alinea>
              <br/>Voici un alinéa qui nous permettra de montrer l’utilisation de l’attribut «&#x00A0;traitementparticulier&#x00A0;» sur l’exposant et l’indice dont voici la démonstration : 1<exposant traitementparticulier="oui">2</exposant> <indice traitementparticulier="oui">3</indice>.
              <br/></alinea>
              <br/></para>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
</xs:element>

<indice traitementparticulier="oui" xmlns="http://www.erudit.org/xsd/article">
  <caracunicode intervalle="">{1,1}</caracunicode>
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple">{1,1}</liensimple>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>
  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
</indice>

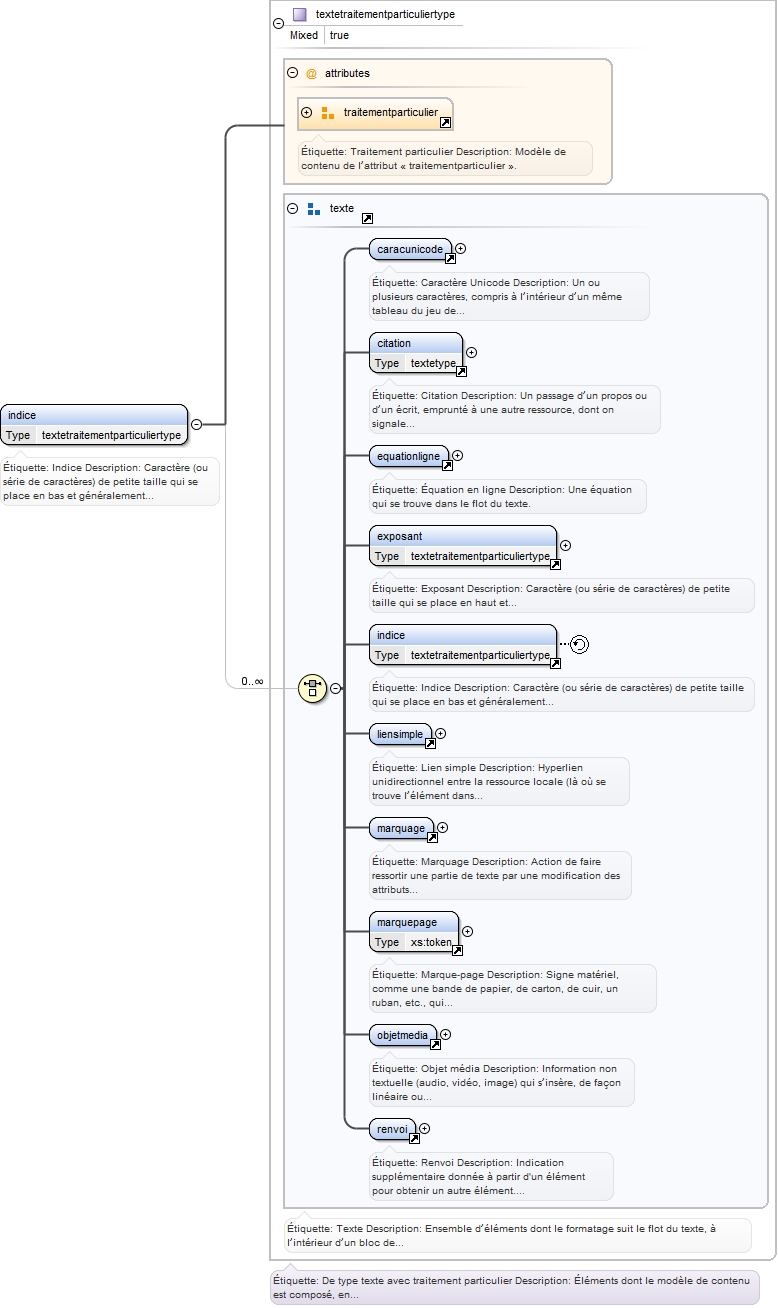

<xs:element name="indice" type="textetraitementparticuliertype">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Indice</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Caractère (ou série de caractères) de petite taille qui se place en bas et généralement à droite d’un autre caractère ou d'une série de caractères.</td>
        </tr>
        <tr>
          <td>Exemple 1:</td>
          <td>
            <p class="exemple"><para id="pa73">
              <br/><alinea>
              <br/>10<indice>2</indice> ne pourrait être considéré comme supérieure au résultat énoncé dans l’exemple précédent.
              <br/></alinea>
              <br/></para>
              <br/>
            </p>
          </td>
        </tr>
        <tr>
          <td>Exemple 2:</td>
          <td>
            <p class="exemple"><para id="pa27">
              <br/><alinea>
              <br/>Voici un alinéa qui nous permettra de montrer l’utilisation de l’attribut «&#x00A0;traitementparticulier&#x00A0;» sur l’exposant et l’indice dont voici la démonstration : 1<exposant traitementparticulier="oui">e</exposant> <indice traitementparticulier="oui">d</indice>.
              <br/></alinea>
              <br/></para>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
</xs:element>

<liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple" xmlns="http://www.erudit.org/xsd/article">
  <caracunicode intervalle="">{1,1}</caracunicode>
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>
  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
</liensimple>

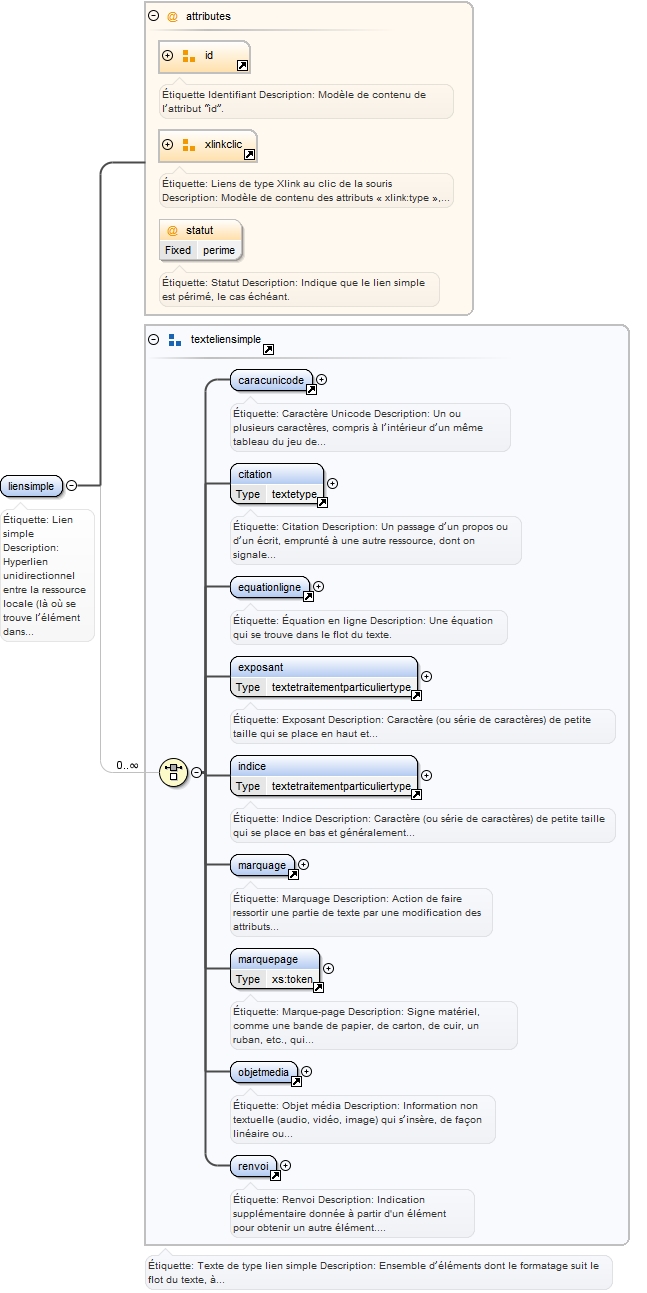

<xs:element name="liensimple">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Lien simple</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Hyperlien unidirectionnel entre la ressource locale (là où se trouve l’élément dans le document courant) et une ressource externe (au document courant). Cet élément est analogue à l’hyperlien balisé en HTML sous cette forme : <a href="URI">hyperlien</a>.</td>
        </tr>
        <tr>
          <td>Commentaires:</td>
          <td>Un élément «&#x00A0;liensimple&#x00A0;»
            <strong>devra toujours apparaître</strong>à l’intérieur d’un courriel.</td>
        </tr>
        <tr>
          <td>Exemple 1:</td>
          <td>
            <p class="exemple"><para id="pa45">
              <br/><alinea>
              <br/>Un paragraphe contenant un premier hyperlien vers le site du <liensimple xlink:href="http://www.w3.org/" xlink:title="Page d’accueil du W3C">W3C</liensimple> et un deuxième hyperlien vers le site <liensimple xlink:href="http://www.xml101.com/" xlink:show="new">XML 101 </liensimple>, dont l’activation fait apparaître la ressource dans une fenêtre surgissante.
              <br/></alinea>
              <br/></para>
              <br/>
            </p>
          </td>
        </tr>
        <tr>
          <td>Exemple 2:</td>
          <td>
            <p class="exemple"><auteur id="au2">
              <br/><nompers>…</nompers>
              <br/><affiliation>…</affiliation>
              <br/><courriel>
              <br/><liensimple xlink:type="simple" xlink:href="mailto:toto.leclown@cirque.org" xlink:show ="none" xlink:actuate="onRequest">toto.leclown@cirque.org</liensimple>
              <br/></courriel>
              <br/></auteur>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
  <xs:complexType mixed="true">

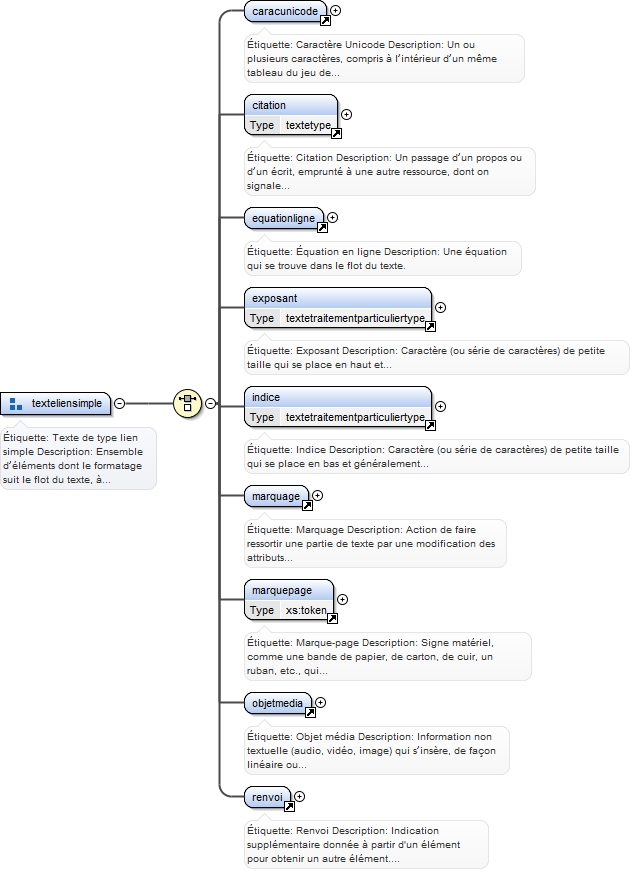

    <xs:group ref="texteliensimple" minOccurs="0" maxOccurs="unbounded"/>
    <xs:attributeGroup ref="id"/>
    <xs:attributeGroup ref="xlinkclic"/>
    <xs:attribute name="statut" use="optional" fixed="perime">
      <xs:annotation>
        <xs:documentation xml:lang="fr">
          <table>
            <tr>
              <td>Étiquette:</td>
              <td>Statut</td>
            </tr>
            <tr>
              <td>Description:</td>
              <td>Indique que le lien simple est périmé, le cas échéant.</td>
            </tr>
          </table>
        </xs:documentation>
      </xs:annotation>
    </xs:attribute>
  </xs:complexType>
</xs:element>

<marquage typemarq="" xmlns="http://www.erudit.org/xsd/article">
  <caracunicode intervalle="">{1,1}</caracunicode>
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple">{1,1}</liensimple>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>
  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
</marquage>

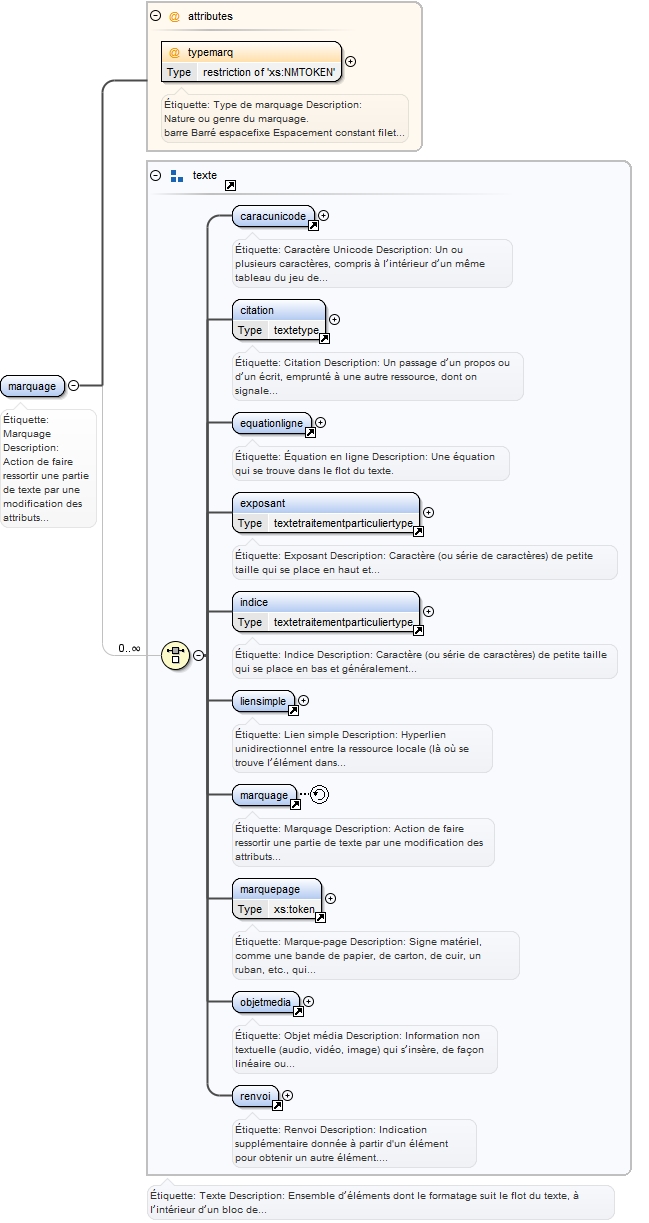

<xs:element name="marquage">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Marquage</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Action de faire ressortir une partie de texte par une modification des attributs visuels.</td>
        </tr>
        <tr>
          <td>Exemple:</td>
          <td>
            <p class="exemple"><para id="pa18">
              <br/><alinea>
              <br/>Nous allons parler du livre de J.R.R. Tolkien qui porte le nom suivant : <marquage typemarq="italique">The Lord Of The Rings</marquage> ou, en français, <marquage typemarq="italique">Le seigneur des anneaux</marquage>.
              <br/></alinea>
              <br/></para>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
  <xs:complexType mixed="true">
    <xs:group ref="texte" minOccurs="0" maxOccurs="unbounded"/>
    <xs:attribute name="typemarq" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="fr">
          <table>
            <tr>
              <td>Étiquette:</td>
              <td>Type de marquage</td>
            </tr>
            <tr>
              <td>Description:</td>
              <td>
                <p>Nature ou genre du marquage.</p>
                <table>
                  <tr>
                    <td>barre</td>
                    <td>Barré</td>
                  </tr>
                  <tr>
                    <td>espacefixe</td>
                    <td>Espacement constant</td>
                  </tr>
                  <tr>
                    <td>filet</td>
                    <td>Filet</td>
                  </tr>
                  <tr>
                    <td>gras</td>
                    <td>Gras</td>
                  </tr>
                  <tr>
                    <td>italique</td>
                    <td>Italique</td>
                  </tr>
                  <tr>
                    <td>majuscule</td>
                    <td>Majuscule</td>
                  </tr>
                  <tr>
                    <td>petitecap</td>
                    <td>Petite capitale</td>
                  </tr>
                  <tr>
                    <td>souligne</td>
                    <td>Souligné</td>
                  </tr>
                  <tr>
                    <td>surlignage</td>
                    <td>Surlignage</td>
                  </tr>
                  <tr>
                    <td>tailleg</td>
                    <td>Grande taille</td>
                  </tr>
                  <tr>
                    <td>taillep</td>
                    <td>Petite taille</td>
                  </tr>
                </table>
              </td>
            </tr>
          </table>
        </xs:documentation>
      </xs:annotation>
      <xs:simpleType>
        <xs:restriction base="xs:NMTOKEN">
          <xs:enumeration value="barre"/>
          <xs:enumeration value="espacefixe"/>
          <xs:enumeration value="filet"/>
          <xs:enumeration value="gras"/>
          <xs:enumeration value="italique"/>
          <xs:enumeration value="majuscule"/>
          <xs:enumeration value="petitecap"/>
          <xs:enumeration value="souligne"/>
          <xs:enumeration value="surlignage"/>
          <xs:enumeration value="tailleg"/>
          <xs:enumeration value="taillep"/>
        </xs:restriction>
      </xs:simpleType>
    </xs:attribute>
  </xs:complexType>
</xs:element>

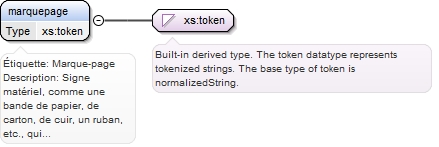

<xs:element name="marquepage" type="xs:token">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Marque-page</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Signe matériel, comme une bande de papier, de carton, de cuir, un ruban, etc., qui est inséré entre les pages d'un livre et dont la fonction est de permettre au lecteur de retrouver rapidement un passage de l'ouvrage.</td>
        </tr>
        <tr>
          <td>Commentaires:</td>
          <td>La présence de cet élément, dans le texte, marquera le début de la page alors que son contenu sera le numéro de la page qu’il marque.</td>
        </tr>
        <tr>
          <td>Exemple:</td>
          <td>
            <p class="exemple"><para id="pa63">
              <br/><alinea>
              <br/>< marquepage>27</marquepage> Deux accusés qui devaient comparaître mercredi matin se sont échappés du fourgon cellulaire en marche qui transportait 22 détenus au Palais de justice de Montréal.
              <br/></alinea> <listeord numeration="decimal">…</listeord>
              <br/></para>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
</xs:element>

<objetmedia flot="" xmlns="http://www.erudit.org/xsd/article">
  <audio xlink:actuate="onLoad" desc="" dimx="" dimy="" dimz="" href="" id="" xlink:role="" xlink:show="embed" taille="" xlink:title="" xlink:type="simple" typemime="">{1,1}</audio>
  <image xlink:actuate="onLoad" desc="" dimx="" dimy="" dimz="" href="" id="" xlink:role="" xlink:show="embed" taille="" xlink:title="" xlink:type="simple" typeimage="" typemime="">{1,1}</image>
  <video xlink:actuate="onLoad" desc="" dimx="" dimy="" dimz="" href="" id="" xlink:role="" xlink:show="embed" taille="" xlink:title="" xlink:type="simple" typemime="">{1,1}</video>
  <texte typetexte="">{0,1}</texte>
</objetmedia>

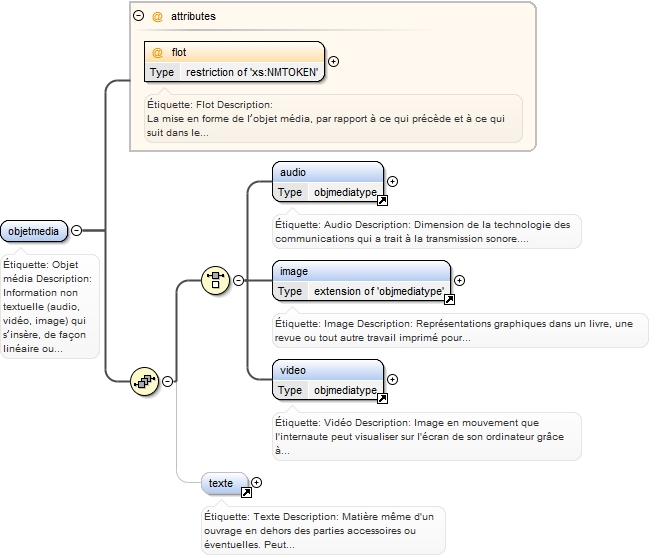

<xs:element name="objetmedia">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Objet média</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Information non textuelle (audio, vidéo, image) qui s’insère, de façon linéaire ou en bloc, dans le corps de l’article.</td>
        </tr>
        <tr>
          <td>Commentaires:</td>
          <td>
            <p>Un objet média de type «&#x00A0;image&#x00A0;» dont la valeur «&#x00A0;bloc&#x00A0;» a été donnée à l’attribut «&#x00A0;flot&#x00A0;» devrait toujours se retrouver à l’intérieur d’un des éléments suivants : encadré, équation, exemple, figure, objet, tableau, cellule de données de tableau, cellule d’entête de tableau, source d’une liste de relation, cible d’une liste de relation.</p>
            <p>Un objet média, lorsqu’il se trouve à l’intérieur d’un élément ne possédant que du contenu textuel et/ou des sous-éléments qui n’influent pas sur le flot du texte, ne doit être utilisé qu’avec la valeur «&#x00A0;ligne&#x00A0;» de l’attribut «&#x00A0;flot&#x00A0;». Dans ce contexte, il sera généralement utilisé pour représenter des caractères spéciaux non supportés par la police utilisée pour l’affichage des articles.</p>
          </td>
        </tr>
        <tr>
          <td>Exemple 1:</td>
          <td>
            <p class="exemple"><objetmedia flot="bloc">
              <br/><audio id="ad3"/>
              <br/></objetmedia>
              <br/>
            </p>
          </td>
        </tr>
        <tr>
          <td>Exemple 2:</td>
          <td>
            <p class="exemple"><objetmedia flot="ligne">
              <br/><image id="im26" typeimage="forme"/>
              <br/></objetmedia>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:sequence>
      <xs:choice>
        <xs:element ref="audio"/>
        <xs:element ref="image"/>
        <xs:element ref="video"/>
      </xs:choice>
      <xs:element ref="texte" minOccurs="0"/>
    </xs:sequence>
    <xs:attribute name="flot" use="required">
      <xs:annotation>
        <xs:documentation xml:lang="fr">
          <table>
            <tr>
              <td>Étiquette:</td>
              <td>Flot</td>
            </tr>
            <tr>
              <td>Description:</td>
              <td>
                <p>La mise en forme de l’objet média, par rapport à ce qui précède et à ce qui suit dans le flot du document.</p>
                <table>
                  <tr>
                    <td>bloc</td>
                    <td>En retrait du texte</td>
                  </tr>
                  <tr>
                    <td>ligne</td>
                    <td>Dans le flot du texte</td>
                  </tr>
                </table>
              </td>
            </tr>
          </table>
        </xs:documentation>
      </xs:annotation>
      <xs:simpleType>
        <xs:restriction base="xs:NMTOKEN">
          <xs:enumeration value="bloc"/>
          <xs:enumeration value="ligne"/>
        </xs:restriction>
      </xs:simpleType>
    </xs:attribute>
  </xs:complexType>
</xs:element>

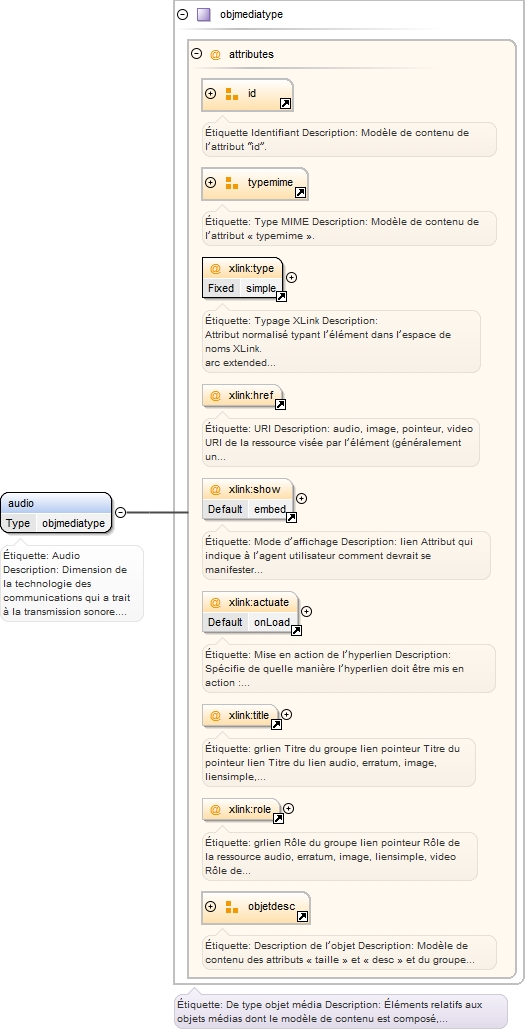

<xs:element name="audio" type="objmediatype">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Audio</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Dimension de la technologie des communications qui a trait à la transmission sonore.</td>
        </tr>
        <tr>
          <td>Exemple:</td>
          <td>
            <p class="exemple"><objetmedia flot="bloc">
              <br/><audio id="ad15"/>
              <br/></objetmedia>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
</xs:element>

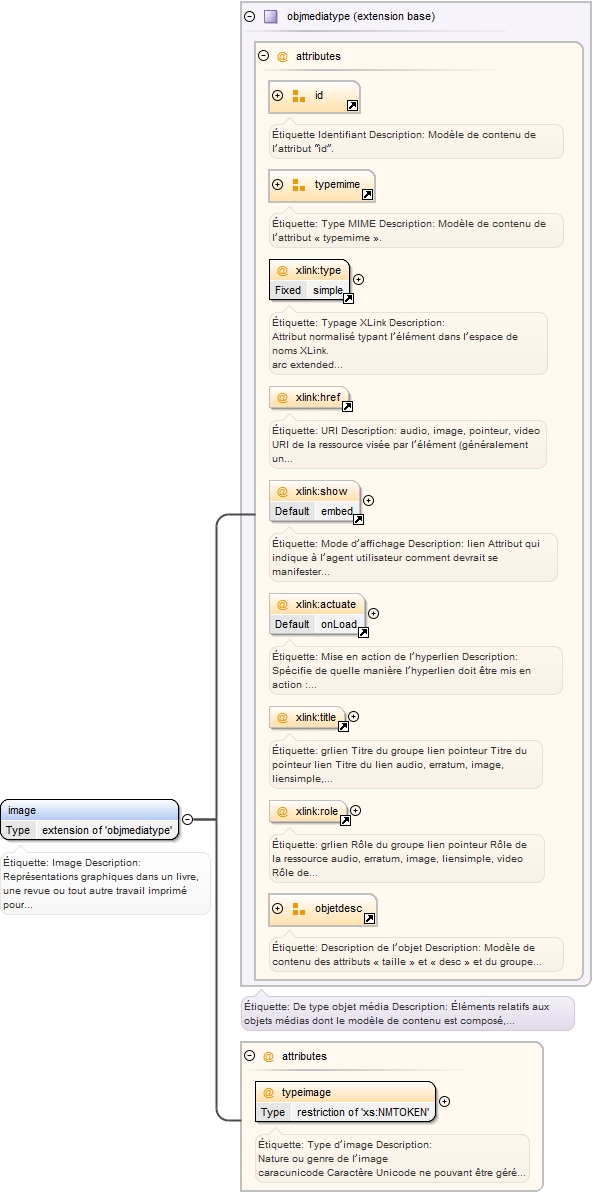

<xs:element name="image">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Image</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Représentations graphiques dans un livre, une revue ou tout autre travail imprimé pour élucider le texte, tel que des figures, des cartes, des diagrammes, des tableaux, etc. Aussi utilisées afin de représenter des portions de textes trop complexes pour être représentées sous un format textuel. Cet élément sert à indiquer le point d’ancrage de l’image dans le document.</td>
        </tr>
        <tr>
          <td>Commentaires:</td>
          <td>
            <p>Les attributs XLink, les dimensions et la descriptionne sont précisés que s’il n’y a pas de référence à cette image dans le groupe «&#x00A0;grlien&#x00A0;» (voir les Exemple: 2 et 3 ci-dessous).</p>
            <p>Ne regrouper les illustrations décoratives et/ou de présentation dans une ressource distincte que lorsqu’il s’agit d’une association évidente entre un artiste et la revue (ex : Circuit). Sinon, les images décoratives ne doivent pas être conservées.</p>
          </td>
        </tr>
        <tr>
          <td>Exemple 1:</td>
          <td>
            <p class="exemple"><objetmedia flot="ligne">
              <br/><image id="im15" typeimage="equation" xlink:href="equation.jpg" xlink:title="Image de l’équation 1" dimx="200" dimy="40" desc="équation numérisée à partir du papier" />
              <br/></objetmedia>
              <br/>
            </p>
          </td>
        </tr>
        <tr>
          <td>Exemple 2:</td>
          <td>
            <p class="exemple"><objetmedia flot="bloc">
              <br/><image id="im22" typeimage="figure" xlink:href="a001im022n.jpg" xlink:title="fig.1" dimx="320" dimy="640" desc="Image saisie"/>
              <br/></objetmedia>
              <br/>
            </p>
          </td>
        </tr>
        <tr>
          <td>Exemple 3:</td>
          <td>
            <p class="exemple"><!—lorsqu’il y a plusieurs manifestations de l’image et que les informations sur chacune d’elles se trouvent dans le «&#x00A0;grlien&#x00A0;» -->
              <br/><objetmedia flot="bloc">
              <br/><image id="im22" typeimage="figure" />
              <br/></objetmedia>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
  <xs:complexType>
    <xs:complexContent>
      <xs:extension base="objmediatype">
        <xs:attribute name="typeimage" use="required">
          <xs:annotation>
            <xs:documentation xml:lang="fr">
              <table>
                <tr>
                  <td>Étiquette:</td>
                  <td>Type d’image</td>
                </tr>
                <tr>
                  <td>Description:</td>
                  <td>
                    <p>Nature ou genre de l’image</p>
                    <table>
                      <tr>
                        <td>caracunicode</td>
                        <td>Caractère Unicode ne pouvant être géré sous forme textuelle</td>
                      </tr>
                      <tr>
                        <td>encadre</td>
                        <td>Texte entouré d'un filet sur les quatre côtés et donnant un détail de l'information ou l'un de ses éléments annexes</td>
                      </tr>
                      <tr>
                        <td>equation</td>
                        <td>Comprend les équations et les formules mathématiques et chimiques</td>
                      </tr>
                      <tr>
                        <td>exemple</td>
                        <td>Destiné à expliquer ou à illustrer ce qui vient d'être dit dans le texte</td>
                      </tr>
                      <tr>
                        <td>figure</td>
                        <td>Représentation d’une réalité à l’aide d’un dessin, d’une carte, d’un graphique, d’un diagramme, d’une photo, d’une gravure ou autre, qui aide à la compréhension de l’article</td>
                      </tr>
                      <tr>
                        <td>forme</td>
                        <td>Mise en forme complexe</td>
                      </tr>
                      <tr>
                        <td>glossaire</td>
                        <td>Répertoire des termes tirés d'un corpus pour leur difficulté de compréhension et pour lesquels il est donné un synonyme connu ou une explication</td>
                      </tr>
                      <tr>
                        <td>index</td>
                        <td>Document secondaire présentant une liste ordonnée de termes choisis figurant dans un document avec une indication permettant de les y localiser</td>
                      </tr>
                      <tr>
                        <td>poeme</td>
                        <td>Ouvrage en vers, de forme fixe ou libre</td>
                      </tr>
                      <tr>
                        <td>programme</td>
                        <td>Suite d'instructions, rédigées dans un langage particulier et utilisées par l'ordinateur pour effectuer un traitement déterminé</td>
                      </tr>
                      <tr>
                        <td>tableau</td>
                        <td>Représentation d’un ensemble de données, regroupées et ordonnées sous forme de lignes et de colonnes</td>
                      </tr>
                    </table>
                  </td>
                </tr>
              </table>
            </xs:documentation>
          </xs:annotation>
          <xs:simpleType>
            <xs:restriction base="xs:NMTOKEN">
              <xs:enumeration value="caracunicode"/>
              <xs:enumeration value="equation"/>
              <xs:enumeration value="encadre"/>
              <xs:enumeration value="exemple"/>
              <xs:enumeration value="figure"/>
              <xs:enumeration value="forme"/>
              <xs:enumeration value="glossaire"/>
              <xs:enumeration value="index"/>
              <xs:enumeration value="poeme"/>
              <xs:enumeration value="programme"/>
              <xs:enumeration value="tableau"/>
            </xs:restriction>
          </xs:simpleType>
        </xs:attribute>
      </xs:extension>
    </xs:complexContent>
  </xs:complexType>
</xs:element>

<xs:element name="video" type="objmediatype">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Vidéo</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Image en mouvement que l'internaute peut visualiser sur l'écran de son ordinateur grâce à un lecteur multimédia.</td>
        </tr>
        <tr>
          <td>Exemple:</td>
          <td>
            <p class="exemple"><objetmedia flot="bloc">
              <br/><video id="vi1"/>
              <br/></objetmedia>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
</xs:element>

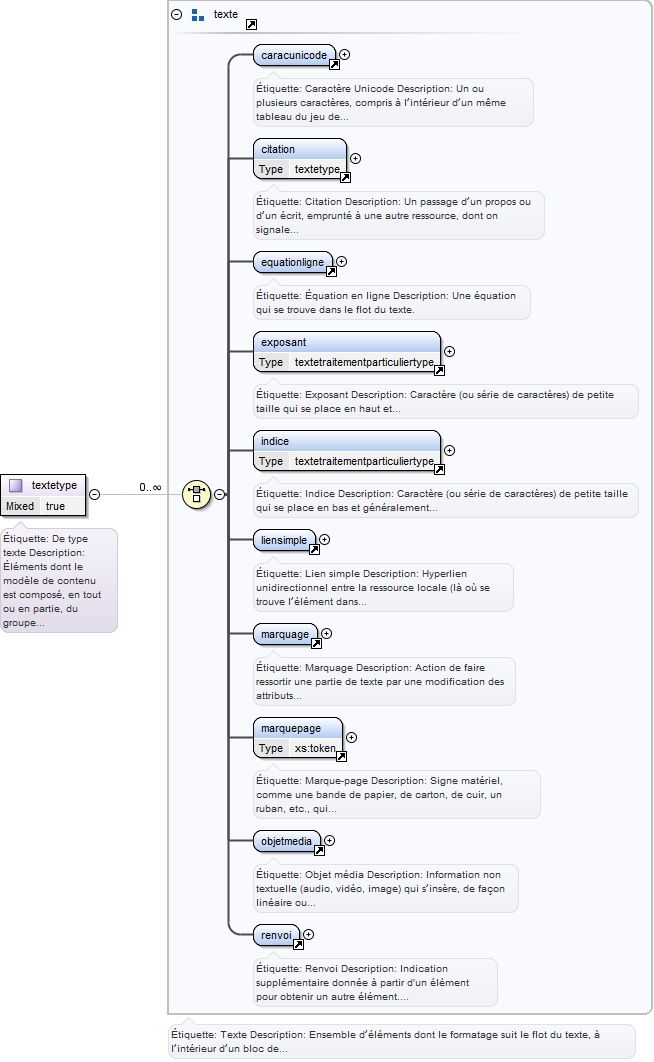

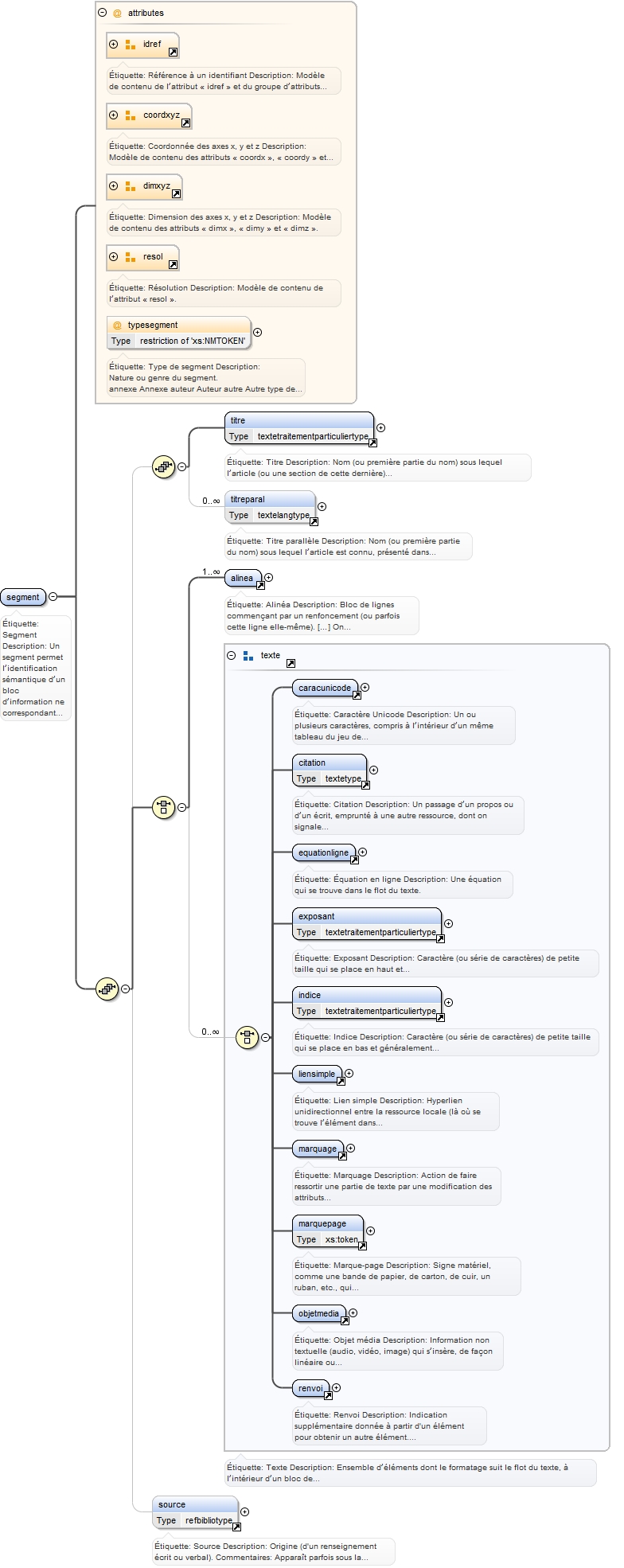

<texte typetexte="" xmlns="http://www.erudit.org/xsd/article">
  <segment coordx="" coordy="" coordz="" dimx="" dimy="" dimz="" id="" idref="" resol="" typesegment="">{1,unbounded}</segment>
  <page dimx="" dimy="" dimz="" id="" resol="">{1,unbounded}</page>
  <alinea id="">{1,unbounded}</alinea>
  <caracunicode intervalle="">{1,1}</caracunicode>
  <citation>{1,1}</citation>
  <equationligne>{1,1}</equationligne>
  <exposant traitementparticulier="oui">{1,1}</exposant>
  <indice traitementparticulier="oui">{1,1}</indice>
  <liensimple xlink:actuate="onRequest" href="" id="" xlink:role="" xlink:show="replace" statut="perime" xlink:title="" xlink:type="simple">{1,1}</liensimple>
  <marquage typemarq="">{1,1}</marquage>
  <marquepage>{1,1}</marquepage>
  <objetmedia flot="">{1,1}</objetmedia>
  <renvoi id="" idref="" typeref="">{1,1}</renvoi>
</texte>

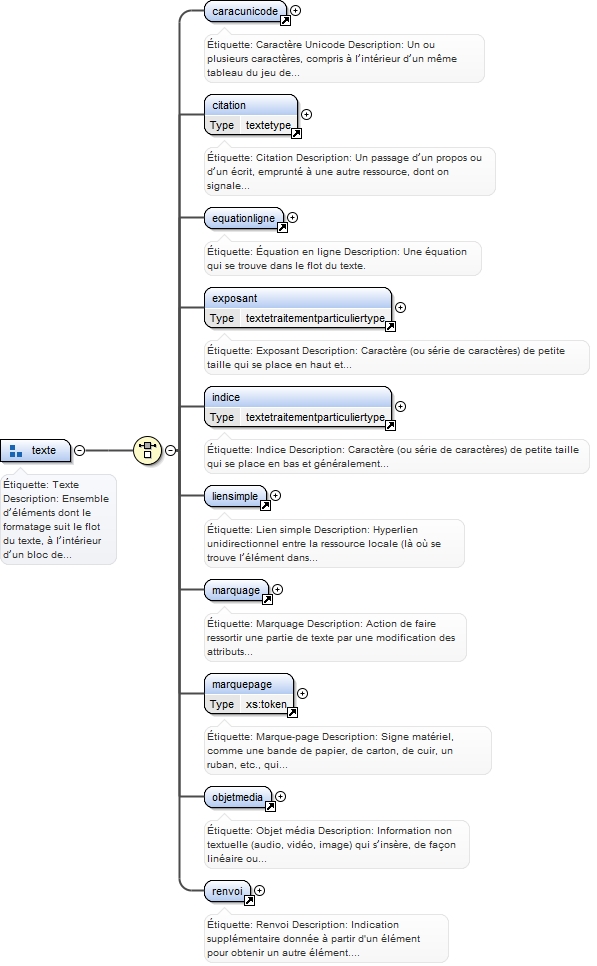

<xs:element name="texte">
  <xs:annotation>
    <xs:documentation xml:lang="fr">
      <table>
        <tr>
          <td>Étiquette:</td>
          <td>Texte</td>
        </tr>
        <tr>
          <td>Description:</td>
          <td>Matière même d'un ouvrage en dehors des parties accessoires ou éventuelles. Peut également s’appliquer à une partie de texte saisie sous forme d’image mais dont on veut conserver le texte pour des fins de recherche.</td>
        </tr>
        <tr>
          <td>Commentaires:</td>
          <td>
            <p>Lorsqu'il se substitue au balisage fin associé à l'utilisation des niveaux de section, l’ensemble du texte de l’article, exception faite de l’information propre au liminaire, doit être inséré dans cet élément. Cela comprend donc les sections qui sont normalement insérées dans les parties annexes.</p>
            <p>Dans le cas d’une capture de texte sous forme d’image (par ex., un tableau), le texte sera inséré dans cet élément.</p>
          </td>
        </tr>
        <tr>
          <td>Exemple 1:</td>
          <td>
            <p class="exemple"><corps>
              <br/><texte typetexte="roc">
              <br/><alinea>
              <br/>Ce genre de représailles1 est monnaie courante dans la bande de Gaza où les forces israéliennes punissent les familles des auteurs d'attentats, en détruisant tout simplement leur domicile. Dans ce cas-ci, les forces israéliennes justifient l'envergure de la destruction, en affirmant que même si seulement deux militants ont attaqué le poste de contrôle de Kerem Shalom, un petit village du sud du pays2.
              <br/></alinea>
              <br/><alinea>
              <br/>1. Voir entre autres : Esther Trépanier, Peinture et modernité au Québec 1919-1939, Montréal, Éditions Nota bene, 1998 ; et Esther Trépanier et Yvan Lamonde (dir.), L’avènement de la modernité culturelle au Québec, Québec, Institut québécois de la recherche sur la culture, 1986. De même, le Centre Canadien d’Architecture a présenté en 1998 une exposition intitulée «&#x00A0;Montréal Métropole 1880-1930&#x00A0;» qui a donné lieu à une publication sous la direction d’Isabelle Gournay et France Vanlaethem, Montréal Métropole, 1880-1930, [Montréal], Centre Canadien d’Architecture, 1998. Enfin, à l’échelle internationale, il existe un courant similaire de révision du concept de modernité en architecture que l’ouvrage collectif Américanisme et modernité. L’idéal américain dans l’architecture, publié sous la direction de Jean-Louis Cohen et Hubert Damisch (Paris, Flammarion/HESS, 1993), illustre d’excellente façon.
              <br/></alinea>
              <br/><alinea>
              <br/>2. Le premier ascenseur à passagers aurait été installé par Otis Tufts de Boston en 1859, dans un hôtel à New York. Propulsé par une machine à vapeur, l’engrenage s’inspirait du système hélicoïdal de la vis. Il faut attendre 1866 pour que le premier ascenseur suspendu soit installé, lui aussi dans un hôtel new-yorkais. Dès la fin des années 1860, l’invention entraîne la multiplication des édifices de dix niveaux hors sol. Cf. Col. W. A. Starrett, Skyscrapers and the Men Who Build Them, New York/ Londres, Charles Scribner’s Sons, 1928, p. 21.
              <br/></alinea>
              <br/></texte>
              <br/></corps>
              <br/>
            </p>
          </td>
        </tr>
        <tr>
          <td>Exemple 2:</td>
          <td>

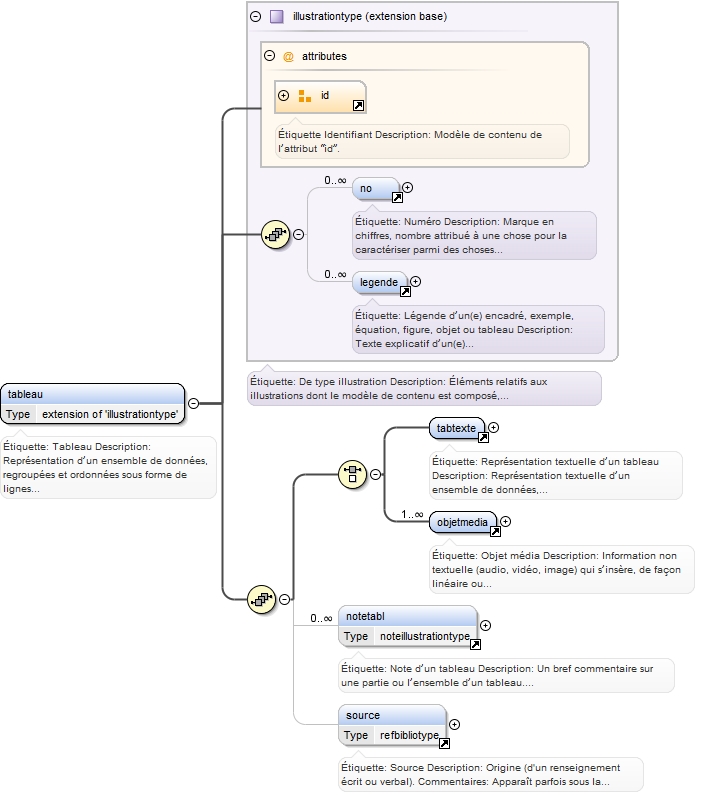

            <p class="exemple"><tableau id="ta7">
              <br/><no>Table 7</no>
              <br/><legende lang="en">
              <br/><titre>Responses divided across question types (figures in %)</titre>
              <br/></legende>
              <br/><objetmedia flot="bloc">
              <br/><image id="im7" typeimage="tableau"/>
              <br/><texte typetexte="roc">
              <br/>ADULTS CHILDREN Q-TYPE I WH+ESK F IS I FIS ARGUMENT (n=7) 44 1 52 3 0 84 16 ADJUNCT (n=18) 64 7 25 4 0 98 2 COP./PRED. (n=4) 70 7 16 7 0 85 15 OTHER (n=3) 80 5 9 6 0 89 11
              <br/></texte>
              <br/></objetmedia>
              <br/></tableau>
              <br/>
            </p>
          </td>
        </tr>
      </table>
    </xs:documentation>
  </xs:annotation>
  <xs:complexType mixed="true">
    <xs:choice>
      <xs:element ref="segment" maxOccurs="unbounded"/>
      <xs:element ref="page" maxOccurs="unbounded"/>
      <xs:element ref="alinea" maxOccurs="unbounded"/>
      <xs:group ref="texte" minOccurs="0" maxOccurs="unbounded"/>
    </xs:choice>
    <xs:attribute name="typetexte">
      <xs:annotation>
        <xs:documentation xml:lang="fr">
          <table>
            <tr>
              <td>Étiquette:</td>
              <td>Type de texte</td>
            </tr>
            <tr>
              <td>Description:</td>
              <td>
                <p>Nature ou genre du texte.</p>
                <table>
                  <tr>
                    <td>roc</td>
                    <td>Reconnaissance optique de caractère</td>
                  </tr>
                  <tr>
                    <td>libre</td>
                    <td>Texte libre</td>
                  </tr>
                </table>
              </td>
            </tr>
          </table>
        </xs:documentation>
      </xs:annotation>
      <xs:simpleType>
        <xs:restriction base="xs:NMTOKEN">
          <xs:enumeration value="libre"/>
          <xs:enumeration value="roc"/>
        </xs:restriction>
      </xs:simpleType>
    </xs:attribute>
  </xs:complexType>
</xs:element>
