Autopsie d’une membrane d’osmose inverse usagée prélevée dans le Parc National du Banc d’Arguin (PNBA) en Mauritanie : cas d’étude de Teichitt

  • Eby Ould Mohamedou,
  • Mei-Yin Tang,
  • Ahmed Lebkiri,
  • El Housseine Rifi,
  • Sonsoles Fernandez de la Puente Gonzalez,
  • D. Baltasar Penate Suarez,
  • Abdel kader Ould Mahmoud,
  • Mohamed Lemine Fagel,
  • Pascal Jaouen et
  • Maxime Pontie

…plus d’informations

  • Eby Ould Mohamedou
    Laboratoire de Synthèse Organique et Procédés d’Extraction,
    Faculté des Sciences,
    Université Ibn Tofail,
    Kenitra,
    Maroc
    Centre de Recherches Appliquées aux Énergies Renouvelables (CRAER),
    Faculté des Sciences et Techniques,
    Université de Nouakchott,
    Mauritanie
    Laboratoire GEPEA,
    UMR CNRS 6144,
    37 boul. de l’université,
    CRTT BP 406,
    44602 Saint-Nazaire,
    France

  • Mei-Yin Tang
    Laboratoire GEPEA,
    UMR CNRS 6144,
    37 boul. de l’université,
    CRTT BP 406,
    44602 Saint-Nazaire,
    France

  • Ahmed Lebkiri
    Laboratoire de Synthèse Organique et Procédés d’Extraction,
    Faculté des Sciences,
    Université Ibn Tofail,
    Kenitra,
    Maroc

  • El Housseine Rifi
    Laboratoire de Synthèse Organique et Procédés d’Extraction,
    Faculté des Sciences,
    Université Ibn Tofail,
    Kenitra,
    Maroc

  • Sonsoles Fernandez de la Puente Gonzalez
    Departamento de Agua,
    Division de Investigacion y Desarollo Tecnologico,
    Instituto Tecnologico de Canarias,
    Playa de Prozo Izquierdo s/n 35119,
    Santa Lucia,
    Espagne

  • D. Baltasar Penate Suarez
    Departamento de Agua,
    Division de Investigacion y Desarollo Tecnologico,
    Instituto Tecnologico de Canarias,
    Playa de Prozo Izquierdo s/n 35119,
    Santa Lucia,
    Espagne

  • Abdel kader Ould Mahmoud
    Centre de Recherches Appliquées aux Énergies Renouvelables (CRAER),
    Faculté des Sciences et Techniques,
    Université de Nouakchott,
    Mauritanie

  • Mohamed Lemine Fagel
    Centre de Recherches Appliquées aux Énergies Renouvelables (CRAER),
    Faculté des Sciences et Techniques,
    Université de Nouakchott,
    Mauritanie

  • Pascal Jaouen
    Laboratoire GEPEA,
    UMR CNRS 6144,
    37 boul. de l’université,
    CRTT BP 406,
    44602 Saint-Nazaire,
    France

  • Maxime Pontie
    Laboratoire GEPEA,
    UMR CNRS 6144,
    37 boul. de l’université,
    CRTT BP 406,
    44602 Saint-Nazaire,
    France
    maxime.pontie@univ-angers.fr

Corps de l’article

1. Introduction

Les procédés les plus courants pour le dessalement de l’eau de mer sont la distillation et les séparations par membranes (MAUREL, 2006; PONTIE et al., 1998). Parmi les procédés de séparation membranaire, l’osmose inverse (OI) est un procédé récent qui répond aux contraintes de coûts et de productivité des sites isolés. Près de la moitié de l’eau de boisson produite dans le monde à partir d’eaux salées (de mer ou saumâtre) est produite par OI (MAUREL, 2006).

Selon le rapport 2008 de l’International Desalination Association (IDA, 2008), la production mondiale d’eau dessalée a progressé de 11 % entre 2006 et 2007. Au 30 juin 2008, elle atteignait 52 Mm3•jr-1, soit un doublement par rapport à 2000. Ce volume produit pourrait permettre d’assurer un approvisionnement quotidien d’eau douce suffisant à tous les habitants de la planète. Toutefois, cette eau est produite essentiellement pour l’agriculture et l’industrie (IDA, 2008). Une demande de plus en plus grande se fait toutefois sentir surtout de la part des pays en zones arides, comme la Mauritanie qui, étant situé dans une zone géographique saharienne, est un pays qui à terme sera fortement déficitaire en eau de boisson (DIA, 2006). De plus, la population se concentrant à Nouakchott la capitale (800 000 habitants pour une population totale en Mauritanie de trois millions), les ressources locales à terme seront insuffisantes.

Peu gourmand en énergie, le procédé OI reste très performant. De plus, il permet de proposer des installations modulaires à un faible coût d’investissement. Toutefois, à l’usage, dans les conditions de la Mauritanie, les membranes sont soumises, en l’absence de pré-traitement, à un colmatage accéléré ou, s’il y en a, ils sont souvent très sommaires, induit une durée de vie des membranes qui n’excède alors pas trois ans.

Il est donc nécessaire d’étudier le phénomène d’usure de la membrane afin de prolonger sa durée de vie et donc réduire les coûts de production d’eau de boisson, économie qui se répercutera sur la facture du consommateur. La voie explorée ici est l’autopsie de la membrane usagée ne répondant plus aux critères de qualité pour la préparation d’une eau potable en suivant la méthodologie décrite par PONTIE et al. (2005, 2007), ceci afin d’envisager une seconde vie de la membrane usée d’OI, tel qu’il est rapporté par VEZA et RODRIGUEZ-GONZALEZ (2003) et, plus récemment, par AL AMOUDI et FAROOQUE (2005), en lieu et place de l’incinération.

Nos travaux ont porté sur l’autopsie d’une membrane OI usée, prélevée à Teichitt en Mauritanie, au nord-ouest de Nouakchott. Il s’agit là d’une démarche innovante qui a pour but d’accompagner la recherche de l’origine de la dégradation de la membrane par la mise en oeuvre d’outils d’autopsie de la membrane usagée en comparaison avec une membrane de référence neuve.

2. Matériel et méthodes

2.1 Membrane

Les membranes d’OI provenaient d’une petite unité de dessalement d’eau de mer de Teichitt (Mauritanie) pouvant produire 12 m3•jr-1 et installée par la coopération canarienne au début des années 2000. Cette unité a été installée afin de subvenir aux besoins en eau de boisson des pêcheurs imraguens du Parc National du Banc d’Arguin. Les membranes qui équipent le pilote sont de types composite, asymétrique et montées dans un module spiralé. Elles possèdent une dénomination commerciale SWHR30 et sont fournies par la société Dow (USA). Elles sont constituées d’une couche active de 0,3 à 3 µm d’épaisseur de polyamide reposant sur une sous-couche en polysulfone. Les membranes neuves ont été fournies par la société Dow–Filmtec (USA). Ces dernières ont été déconditionnées pendant 12 h dans de l’eau ultrapure, puis rincées abondamment et stockées moins de 48 h au frigo à 4 °C. Les échantillons de membranes usées ont subi le même traitement.

Durant les travaux, plusieurs échantillons issus de zones différentes du module ont été étudiés, les échantillons appelés A et B, sont issus de la membrane 1, la plus à l’extérieur du module (Figure 1).

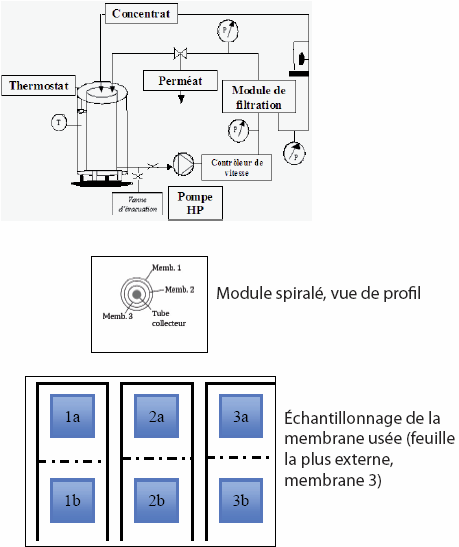

Figure 1
