Vous êtes sur la nouvelle plateforme d’Érudit. Bonne visite! Retour à l’ancien site

Décoloration des effluents par des structures adsorbantes générées par électrocoagulation avec des électrodes d’aluminium et de fer

  • Fatiha Zidane,
  • Fakhreddine Qassid,
  • Soumia El Basri,
  • Jalila Bensaid,
  • Patrick Drogui et
  • Jean-François Blais

…plus d’informations

  • Fatiha Zidane
    Département de Chimie, Faculté des Sciences Ain Chock, Université Hassan II, Km 8, BP 5366, Maarif, Casablanca, Maroc. Téléphone : 00 (212) 22 23 06 80 Télécopieur : 00 (212) 22 98 55 78
    fatihazidane@yahoo.fr

  • Fakhreddine Qassid
    Département de Chimie, Faculté des Sciences Ain Chock, Université Hassan II, Km 8, BP 5366, Maarif, Casablanca, Maroc

  • Soumia El Basri
    Département de Chimie, Faculté des Sciences Ain Chock, Université Hassan II, Km 8, BP 5366, Maarif, Casablanca, Maroc

  • Jalila Bensaid
    Département de Chimie, Faculté des Sciences Ain Chock, Université Hassan II, Km 8, BP 5366, Maarif, Casablanca, Maroc

  • Patrick Drogui
    Institut National de la Recherche Scientifique (INRS-ETE), Université du Québec, 490, rue de la Couronne, Québec, QC, G1K 9A9, Canada

  • Jean-François Blais
    Institut National de la Recherche Scientifique (INRS-ETE), Université du Québec, 490, rue de la Couronne, Québec, QC, G1K 9A9, Canada

Logo de Revue des sciences de l'eau

Corps de l’article

1. Introduction

Plusieurs industries, telles que le textile, le cuir, l’impression, le plastique, et le cosmétique, utilisent des composés chimiques colorés naturels ou synthétiques pour la coloration de leurs produits finis (chiou et Li, 2003). À titre d’exemple, dans la section de teinture d’une industrie textile, environ 1 000 L d’eau sont utilisés pour chaque 1 000 kg de vêtements traités, ce qui engendre des rejets caractérisés par de fortes colorations, de fortes variations de pH et des charges organiques élevées (Garget al., 2004). Le rejet dans les eaux naturelles de ces effluents fortement colorés de ces industries peut causer des dommages sévères à l’environnement (Aksu et Tezer, 2001). Les colorants peuvent notamment causer des dermatites et des irritations de la peau et certains sont cancérigènes et mutagènes pour les organismes aquatiques (Lorenc-Grabowska et Gryglewicz, 2007; Mathuret al., 2006).

Les procédés biologiques usuels utilisés notamment pour le traitement des eaux usées municipales se sont avérés inefficaces pour l’élimination de ces colorants (Lazaridiset al., 2003; Robinsonet al., 2001; Walkeret al., 2003). Plusieurs méthodes spécifiques de décoloration des eaux colorées ont ainsi été proposées, parmi lesquelles figurent l’oxydation chimique par H2O2/Fe2+ (Sevimli et Kinaci, 2002; Shahet al., 2005), la réduction par le Fe0 (Changet al., 2006), l’oxydation électrochimique par O3/UV, O3/H2O2, O3/UV/H2O2, ou H2O2/UV (Al-Kdasiet al., 2004; Arslan-Alaton, 2003), la photodégradation par TiO2/UV, ou par photo-Fenton (El-Ghaziet al., 2004; Torradeset al., 2004), la séparation membranaire telle que la microfiltration, l’ultrafiltration, la nanofiltration (Mutluet al., 2002), l’electro-Fenton (ÖZCAN et al., 2008; ÖZCAN et al., 2009), traitement biologique anaérobie (DOS SANTOS et al., 2007; Frank et al., 2005).

Parmi la panoplie de technologies disponibles, l’adsorption sur différents matériaux demeure une option largement utilisée étant donné sa simplicité et son coût généralement raisonnable. Les adsorbants utilisés comprennent notamment le charbon activé (Ben Taharet al., 2004), les oxydes, oxyhydroxydes et hydroxydes de fer (Cornell et Schwertmann, 1996; Pirillo et al., 2007), les hydroxydes d’aluminium (Liet al., 2009; Marangoniet al., 2009) et une grande variété de matériaux économiques de nature organique (pelures de fruits, feuilles d’arbres, écailles de végétaux, mousse de tourbe, biomasses de moisissures, boues activées, etc.) ou inorganique (silice, cendres volantes, boues rouges d’aluminerie, argiles, hydroxydes de métaux, etc.). Plusieurs revues détaillées portant sur l’utilisation de ces adsorbants pour le traitement des effluents ont été publiées dans les dernières années (BAILEY et al., 1999; HASHEM et al., 2007; Mallet al., 1996).

La coagulation-floculation chimique par des réactifs à base d’aluminium (alun), de fer (sulfate ou chlorure ferrique), en combinaison ou non avec des polymères organiques, est également une technique largement utilisée (Lin et Peng, 1996; Naim et El ABD, 2002).

L’arsenal des procédés de décoloration des effluents comprend également des traitements électrochimiques, tels que l’électro-oxydation (Abdo et Al-Ameeri, 1987; KUPERFELE et al., 2004; Zaviskaet al., 2009), l’électrofloculation (Ciardelli et Ranieri, 2001), ou l’électrocoagulation (Alinsafiet al., 2005; Mollahet al., 2004; Golderet al., 2005).

L’électrocoagulation est une technique électrochimique par laquelle des anodes sacrificielles (électrodes de fer ou d’aluminium) sont progressivement solubilisées dans les eaux à traiter et servent de précurseurs de coagulants (Cenkin et Belevtsev, 1985). Le fer ou l’aluminium libérés produisent des flocs d’hydroxides métalliques, lesquels peuvent éliminer les pollutants par complexation de surface ou attraction électrostatique (Mollahet al., 2001; Rajeshwaret al., 1994).

Les Équations (1) à (4) montrent quatre complexes d’aluminium produits initialement lors de la mise en solution de l’aluminium lors de l’application du procédé d’électrocoagulation.

La prédominance de chacune de ces espèces est fonction du pH de la solution et de la concentration d’aluminium (Holtet al., 2002). Au fur et à mesure que les concentrations de monomères d’aluminium augmentent en solution, des espèces polymériques sont formées selon les réactions suivantes (Amirtharahah et Mills, 1982; Jolivet, 1994) :

La plupart des espèces monomériques (Al(OH)2+, Al(OH)2+ Al(OH)3, et Al(OH)4) et polymériques (Al2(OH)24+, Al3(OH)45+ et Al13O4(OH)247+) sont générées avant la précipitation d’hydroxydes d’aluminium (Exall et Vanloon, 2000).

Plusieurs études ont ainsi montré la possibilité de décolorer efficacement les eaux usées par utilisation de l’électrocoagulation avec des électrodes d’aluminium (Ahlawatet al., 2008; Canet al., 2003; Merzouket al., 2009) ou de fer (Arslan-Alatonet al., 2008; Kabdasli et al., 2009; Palacio et al., 2009).

Une autre approche proposée récemment consiste à produire ex situ des structures adsorbantes par électrocoagulation et d’utiliser ces composés inorganiques, à base de fer ou d’aluminium, comme réactifs pour le traitement d’effluents (Zidaneet al., 2008).

Cette nouvelle approche a été testée dans la présente étude afin de décolorer une eau contaminée par un colorant usuel, le Trypan bleu (C34H24N6Na4O14S4). Ce colorant anionique et toxique, dont la formule chimique détaillée est illustrée à la figure 1, appartient à la famille des diazoïques (C.I. 23850) et présente un maximum d’absorbance à 596 nm. Son nom scientifique est le 2,7-naphtalenedisulfonic acid, 3,3’- ((3,3’- dimethyl (1,1’- dimethyl (1,1’- biphenyl) 4,4’- diyl-) bis (azo), bis (5-amino 4-hydroxy-) tetrasodium et sa structure tridimensionnelle a été étudiée par Skowroneket al. (2000).

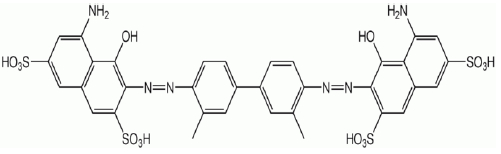

Figure 1

Formule chimique du colorant synthétique trypan bleu (C34H28N6O14S4).

Chemical formula of the synthetic dye trypan blue (C34H28N6O14S4).

Formule chimique du colorant synthétique trypan bleu (C34H28N6O14S4).

-> Voir la liste des figures

2. Matériel et méthodes

2.1 Préparation des composés

La préparation des structures adsorbantes a été réalisée dans un montage composé d’une cellule électrolytique en pyrex, en mode monopolaire parallèle, d’un volume de 5 L, muni de quatre électrodes en aluminium et/ou de fer, de dimensions 15 cm × 15 cm × 0,2 cm, et d’une distance inter-électrodes de 4 cm. L’homogénéisation de l’électrolyte support, lequel consistait en une solution à 10-2 mol NaCl•L-1 préparée dans l’eau de robinet, a été effectuée à l’aide d’un agitateur magnétique. La tension aux bornes des électrodes a été fixée par un générateur de courant continu (DC, AL 823 ELC). Un potentiel de 12 V a été maintenu constant durant l’expérience menée à température ambiante (Zidaneet al., 2008).

Trois structures adsorbantes ont été synthétisées en utilisant différents assemblages d’électrodes :

  • Composé A1 : électrocoagulation avec des électrodes d’aluminium;

  • Composé F1 : électrocoagulation avec des électrodes de fer;

  • Composé F4 : électrocoagulation avec deux électrodes d’aluminium et deux de fer mises sous tension suivant l’ordre suivant : anode (Al) - cathode (Fe) - anode (Fe) - cathode (Al).

Les composés synthétisés par électrocoagulation ont été séparés de la phase liquide par filtration, puis laissés à sécher à température inférieure à 50 °C, et ensuite broyés par un mortier, jusqu’à l’obtention d’une granulométrie relativement homogène.

2.2 Caractérisation des composés

Les composés ont été analysés par diffraction aux rayons X (DRX), à l’aide d’un appareil de marque Siemens, modèle D5000. Une étude de morphologie physique a été réalisée par microscopie électronique à balayage (MEB), à l’aide d’un appareil avec un système d’analyse d’images Tracor-Northern TN 8502/S, muni d’un grossissement de 10 à 10 000 x. Une analyse de la taille des composés a aussi été réalisée avec un granulomètre laser de marque Fritsch, modèle analyste 22, avec un intervalle d’analyse entre 0,1 et 600 µm.

Une analyse de la composition élémentaire des composés a été effectuée par spectrophotométrie à émission de plasma induit (ICP-AES) (Méthode EPA 6010 B) sur un appareil Varian (modèle Vista AX CCO Simultaneous ICP-AES, Palo Alto, CA, USA). Des contrôles de qualité ont été effectués en analysant des échantillons liquides certifiés (lot SC0019251, no catalogue 900-Q30-002, multi-elements standard, SCP Science, Lasalle (Québec) Canada). Les composés ont été préalablement digérés en milieu acide selon le protocole 3030 I de l’APHA et al. (1999).

2.3 Essais de décoloration avec les composés

Les essais de décoloration des effluents synthétiques ont été réalisés avec une solution constituée 3,75 mg•L-1 du colorant trypan bleu (Allied Chemical, New Jersey, États-Unis) préparée dans l’eau distillée. Des essais ont été réalisés avec cette solution acide (pH = 4.82), ainsi qu’avec cette solution, préalablement ajustée à pH 9,75 par l’addition d’hydroxyde de sodium concentré. Des volumes de 25 mL d’eau colorée, à pH acide et à pH basique, ont été traités séparément, par différentes masses de chacun des composés ajoutés d’une façon croissante (0, 0,01, 0,05, 0,1, 0,2, 0,4, 0,6 et 1,0 g), puis agités manuellement. Après 24 h, des prélèvements du surnageant ont été effectués afin de déterminer le pH, la conductivité, la demande chimique en oxygène (DCO), et l’absorbance (λ = 596 nm) de la solution.

2.4 Méthodes analytiques

La mesure du pH a été réalisée en utilisant un pH-mètre Accumet Research modèle AR 25 Dual Channel pH/Ion meter de Fisher Scientific (Nepean (Ontario) Canada) équipé d’une double jonction Cole-Parmer avec une électrode de pH Ag/AgCl calibrée chaque jour entre 4 et 9 (Cole Parmer Instrument, Anjou (Québec) Canada) avec une précession de 0,01. La conductivité des eaux a été mesurée à l’aide d’un appareil Oakton (modèle 510, Cole Parmer Instrument, Anjou (Québec) Canada). La DCO a été mesurée selon la méthode 5220D (APHA et al., 1999) avec une courbe standard (0-1 000 mg•L-1) à l’aide d’un spectrophotomètre UV de marque Varian (modèle Cary 50, Varian Canada Inc., Saint-Laurent (Québec) Canada) avec une précession de 0,0001.

3. Résultats et discussion

3.1 Caractérisation microscopique des composés

L’analyse par DRX des trois composés a permis d’identifier les principales phases cristallines présentes dans ces derniers. Le composé à base d’aluminium (Figure 2a), est ainsi constitué en grande partie de bayerite (Al(OH)3) et se trouve majoritairement sous forme de baguettes et de feuillets. Le composé à base du fer (Figure 2b) est présent sous forme de grains ronds agglomérés. Il se compose de deux phases, la magnétite (Fe3O4), et la lépidocrocite (γ-FeO(OH)). Celui généré en utilisant deux types d’électrodes (Figure 2c) contient, pour sa part, de la bayerite et de la goethite (α-FeO(OH)) et existe sous forme de grains compacts. Il faut noter que les hydroxydes de fer (PIRILLO et al., 2007, 2009) et d’aluminium (LI et al., 2009; MARANGONI et al., 2009) sont connus pour leurs propriétés adsorbantes vis-à-vis des colorants. Certains auteurs (VILGE-RITTER, 1997) utilisent des sels de fer ou d’aluminium pour l’élimination des matières organiques.

Figure 2a

Électrodes d’aluminium (A1).

Aluminium electrodes (A1).

Électrodes d’aluminium (A1).

-> Voir la liste des figures

Figure 2b

Électrodes de fer (F1).

Iron electrodes (F1).

Électrodes de fer (F1).

-> Voir la liste des figures

Figure 2c

Électrodes d’aluminium et de fer (F4).

Aluminium and iron electrodes (F4).

Électrodes d’aluminium et de fer (F4).

-> Voir la liste des figures

3.2 Caractérisation élémentaire

La composition élémentaire des structures adsorbantes est donnée au tableau 1. Le composé A1 est principalement composé de 30 % d’aluminium, ce qui correspond bien à la structure principale identifiée par DRX, soit Al(OH)3. En supposant que l’aluminium serait uniquement présent sous forme de bayerite, la proportion de celle-ci dans le composé A1 serait alors de 86-87 %. Les éléments minoritaires seraient alors le calcium, le potassium, le magnésium, le sodium et, évidemment, les chlorures, puisque le composé est préparé dans une solution de chlorure de sodium.

Tableau 1

Composition élémentaire (mg•g-1) des différentes structures adsorbantes.

Elemental composition (mg•g-1) of the different adsorbing structures.

Composition élémentaire (mg•g-1) des différentes structures adsorbantes.

-> Voir la liste des tableaux

Le composé F1 est, quand à lui, formé de 19 % de fer, lequel serait principalement inclus dans des précipités de magnétite et de lépidocrocite. Les éléments mineurs de ce composé sont les mêmes que ceux identifiés pour le composé A1, avec présence d’une faible teneur en aluminium.

Le composé F4 est composé de 7,1 % d’aluminium et de 9,4 % de fer. En considérant l’aluminium présent sous forme de bayerite, la proportion de ce précipité serait d’environ 20 % de la masse du composé F4, alors qu’une proportion avoisinant les 15 % peut être estimée pour la geothite.

3.3 Étude granulométrique

Les trois composés ont été analysés à l’aide d’un granulomètre laser. Le profil granulométrique de ceux-ci est montré sur la figure 3. Plus de 95 % des particules ont une taille comprise entre 1 et 80 μm, et ce, pour tous les composés. Le composé F1, à base de fer, possède une granulométrie plus fine que les deux autres composés avec une proportion de 50 % des particules inférieures à 10 μm, alors que cette proportion est de seulement 32 % et 18 % respectivement pour les composés F4 et A1.

Figure 3

Répartition de la taille des particules des différentes structures adsorbantes obtenues par granulométrie laser.

Particle size distribution of the different adsorbing structures obtained by laser particle sizer.

Répartition de la taille des particules des différentes structures adsorbantes obtenues par granulométrie laser.

-> Voir la liste des figures

Dans les cas de F4 et A1, le seuil de 50 % des particules (taille moyenne) est atteint à des granulométries respectives de 20 μm et d’environ 35 μm. Plusieurs études ont montré l’importance de la granulométrie des particules sur la capacité d’adsorption des colorants (Al Ghoutiet al., 2009; Doganet al., 2009; Ponnusami et al., 2009).

À pH neutre de préparation, le coagulant adsorbant A1 (Figure 2a) (formé à partir de quatre plaques d’aluminium) se trouve essentiellement sous forme goethite solide, alors que le coagulant F1 (Figure 2b) (formé à partir de quatre plaques de fer) existe sous forme solide et dissoute (Fe(OH)2+), ce qui peut expliquer la forme moins compacte de celui-ci et sa plus faible granulométrie.

3.4 Décoloration à l’aide des composés

La figure 4 montre la variation des pH finaux des solutions du colorant trypan bleu aux pH acide et basique suite à l’addition de différentes masses des structures adsorbantes dans celui-ci.

Figure 4

Variation du pH de la solution de colorant ([trypan bleu] i = 3,75 mg•L-1) lors des essais de décoloration avec différentes concentrations des structures adsorbantes : (A) pHi = 4,8; (B) pHi = 9,8. (Temps de contact = 24 h, T = 20 °C).

Change in pH of the dye solution ([trypan blue] i = 3.75 mg•L-1) during trials with different concentrations of the adsorbing structures: (A) pHi = 4.8; (B) pHi = 9.8. (Contact time = 24 h, T = 20°C).

Variation du pH de la solution de colorant ([trypan bleu] i = 3,75 mg•L-1) lors des essais de décoloration avec différentes concentrations des structures adsorbantes : (A) pHi = 4,8; (B) pHi = 9,8. (Temps de contact = 24 h, T = 20 °C).

-> Voir la liste des figures

Une hausse du pH vers une valeur de 7,4 a été constatée suite à l’ajout de 0,4 g•L-1 des composés A1, F1 et F4. Ceci est attribuable à la dissolution partielle des composés en Al3+ et Fe3+ et à la libération des ions OH- dans le surnageant selon les équations 6 et 7 :

Simultanément, les ions d’aluminium et de fer interagissent avec le colorant, laissant les ions OH- libres, ce qui contribue à l’augmentation du pH, vers une valeur proche de 7,4 selon les équations 8 et 9 :

Pour cette valeur (pH 7,4), une réaction d’échange se produit, provoquant une diminution du pH due à l’existence d’hydroxydes d’aluminium et de fer sur lesquels les molécules de colorant vont s’adsorber suivant les équations 10 et 11 :

En milieu basique, pour une concentration de 0,4 g•L-1 pour les composés A1, F1, et F4, le pH diminue, jusqu’à une valeur de 7,2 pour les composés A1 et F4, et une valeur de 6,1 pour le composé F1. On constate une légère augmentation du pH pour une concentration de 4 g•L-1 des composés, suivi par une stabilisation autour de pH 7,0.

Cette diminution du pH est due à la réaction entre Al(OH)3 et Fe(OH)3, avec les ions de OH- déjà présents dans la solution suivant les équations 12 et 13 :

Par la suite, le pH se stabilise vers le pH de l’eau épurée autour de la valeur 7, quelle que soit la concentration des composés à base de fer ou d’aluminium, ceux-ci sont majoritairement sous forme d’hydroxydes, et donc sous forme solide stable à pH neutre (Amirtharahah et al., 1982). Ceci est probablement dû au phénomène d’adsorption du colorant par les hydroxydes métalliques formés.

Le suivi de la décoloration a été réalisé par la mesure de l’absorbance à 596 nm (Figure 5).

Figure 5

Rendements d’élimination de la couleur de la solution de colorant ([trypan bleu]i = 3,75 mg•L-1) lors des essais de décoloration avec différentes concentrations des structures adsorbantes : (A) pHi = 4,8; (B) pHi = 9,8. (Temps de contact = 24 h, T = 20 °C).

Colour removal yields of the dye solution ([trypan blue] i = 3.75 mg•L-1) during trials with different concentrations of the adsorbing structures: (A) pHi = 4.8; (B) pHi = 9.8. (Contact time = 24 h, T = 20°C).

Rendements d’élimination de la couleur de la solution de colorant ([trypan bleu]i = 3,75 mg•L-1) lors des essais de décoloration avec différentes concentrations des structures adsorbantes : (A) pHi = 4,8; (B) pHi = 9,8. (Temps de contact = 24 h, T = 20 °C).

-> Voir la liste des figures

Les résultats montrent que lors de l’utilisation d’une solution initiale acide (pHi = 4,8), la décoloration des eaux par les adsorbants atteint un rendement de décoloration de 90 %, avec une concentration de 2 g•L-1 pour A1, 4 g•L-1 pour F1 et 0,4 g•L-1 pour le composé F4.

Globalement, l’allure des courbes d’élimination de la coloration des effluents (Figure 5) est quasiment similaire lorsqu’un pH initial légèrement acide est imposé (pHi = 4,8). Un taux d’élimination supérieur à 95 % est observé quel que soit le type de coagulant utilisé. La structure chimique des agents coagulants (A1, F1 et F4) n’a donc pas d’influence sur l’élimination de la coloration dans ces conditions expérimentales. Cette décoloration des effluents peut être attribuée à l’adsorption de colorant sur la surface des hydroxydes par coprécipitation, ou encore, par attraction électrostatique à la surface des hydroxydes métalliques. Le colorant (L) peut se lier aux hydroxydes de fer ou d’aluminium suivant les réactions :

Lors de l’utilisation de la solution alcaline (pHi = 9,8), un rendement maximal de décoloration de 94 % a été atteint avec 8 g•L-1 du composé A1, suivi d’une diminution progressive de la décoloration avec la hausse de la concentration de ce composé. Un rendement de décoloration de 57 % a ainsi été mesuré avec 40 g•L-1 du composé A1. Cette réduction de la décoloration n’a pas été notée avec les deux autres composés avec des rendements de décoloration progressant avec la hausse de la concentration de composés adsorbants pour atteindre des rendements maximaux de 96 et 95 % avec 40 g•L-1 des composés F1 et F4 respectivement. La différence de comportement entre le composé A1 et les deux autres composés pourrait être attribuable à la baisse du pH plus importante enregistrée lors de l’utilisation de forte concentration du composé A1 (pH = 6,5 à 40 g•L-1) en comparaison avec les deux autres composés (pH 7,1 à 40 g•L-1). Il apparaît ainsi que l’élimination par adsorption est influencée par la valeur du pH qui modifie la charge ionique de la surface de l’adsorbant, ainsi que le degré d’ionisation de l’adsorbat. Lorsque le pH initial du milieu est basique, il y a inversion de charge des hydroxydes à la surface des particules, ce qui diminue l’adsorption du colorant sur les particules d’hydroxydes métalliques (Pirilloet al., 2009). En particulier, pour l’agent coagulant A1 (essentiellement constitué de bayerite Al(OH)3), à pH basique (pH = 9,8), l’hydroxyde d’aluminium réagit avec l’eau pour donner l’ion aluminate (Al(OH)4-) qui est moins adsorbant que la bayerite (Équation 16) :

On remarque que pour une concentration entre 4 et 8 g•L-1, le rendement obtenu pour F4 (deux plaques de fer et deux d’aluminium) diminue par rapport au rendement obtenu pour F1 (fer seul) et A1 (aluminium seul); ceci entraine par ailleurs une saturation des sites. La surface se charge alors négativement, induisant un relargage du colorant et donc une diminution du rendement jusqu’à une certaine valeur où un réarrangement du composé permet une nouvelle réadsorption du colorant et de nouveau une augmentation du rendement jusqu’à 100 %.

Un suivi de dépollution des eaux colorées a également été réalisé par l’analyse de la demande chimique en oxygène (DCO) sur les solutions filtrées, en fonction des concentrations des composés ajoutés et au pH du milieu (Figure 6). Une élimination de la DCO pouvant atteindre une valeur de 90 % a été notée, pour des concentrations différentes des composés adsorbants. Lors de l’utilisation de la solution acide, une concentration optimale de 0,4 g•L-1 des composés A1, F1 et F4 a été nécessaire pour atteindre ce rendement, tandis qu’avec la solution alcaline, une concentration de 4 g•L-1 de composés a été requise dans le cas de A1 et F1. Un rendement d’élimination de la DCO de seulement 62 % a été mesuré à la même concentration pour le composé F4, alors qu’un rendement maximal de 82 % a été obtenu à 40 g•L-1.

Figure 6

Rendements d’élimination de la DCO de la solution de colorant ([trypan bleu]i = 3,75 mg•L-1) lors des essais de décoloration avec différentes concentrations des structures adsorbantes : (A) pHi = 4,8; (B) pHi = 9,8. (Temps de contact = 24 h, T = 20 °C).

Removal efficiencies for COD in the dye solution ([trypan blue] i = 3.75 mg•L-1) during trials with different concentrations of the adsorbing structures: (A) pHi = 4.8; (B) pHi = 9.8. (Contact time = 24 h, T = 20°C).

Rendements d’élimination de la DCO de la solution de colorant ([trypan bleu]i = 3,75 mg•L-1) lors des essais de décoloration avec différentes concentrations des structures adsorbantes : (A) pHi = 4,8; (B) pHi = 9,8. (Temps de contact = 24 h, T = 20 °C).

-> Voir la liste des figures

Lors de l’utilisation de la solution acide, la dissolution des composés en Al3+ et Fe3+ favorise les deux équations 8 et 9, ce qui diminue la teneur en DCO dans la solution colorée. Les rendements maximaux d’élimination de la DCO ont été obtenus à faible concentration des structures adsorbantes, soit à 0,4 g•L-1. Une baisse progressive de la réduction de la DCO a été observée avec l’accroissement des teneurs en adsorbants F1 et F4. Ce phénomène pourrait s’expliquer par la présence de fer en solution présent initialement dans ces structures adsorbantes et pouvant contribuer à la variation de la DCO mesurée. D’un autre côté, le rendement d’élimination de la DCO demeure inchangé avec la hausse de la teneur en structure A1, constituée principalement d’hydroxydes d’aluminium.

Des comportements très différents ont été notés avec les trois structures adsorbantes lors de l’utilisation de la solution colorée alcaline. Ainsi, un très bon rendement d’élimination de la DCO (autour de 90 %) a été mesuré avec la structure A1 à partir d’une teneur de 2 g•L-1. Une augmentation beaucoup plus progressive de l’élimination de la DCO a été obtenue avec la hausse de la teneur en structure F4, avec un rendement de seulement 55 % avec 2 g•L-1 et 83 % avec 40 g•L-1.

L’adsorbant F1 s’est donc avéré très performant pour l’élimination de la DCO à faible dose (2 et 4 g•L-1), mais une chute importante a été mesurée aux teneurs plus élevées. Encore une fois, la présence de fer en solution pourrait contribuer significativement à la hausse de la DCO en solution et, par conséquent, à la baisse du rendement d’élimination de la DCO.

En effet, à partir d’une concentration de 10 g•L-1 des composés synthétiques, le rendement de décoloration atteint une valeur maximale, montrant que le colorant n'est plus présent en solution alors que le rendement en DCO présente certaines fluctuations, probablement dues a la présence de fer sous forme dissoute.Ceci a pu être confirmé par d’autres auteurs dans le cas de l’aluminium seul (Zidane et al., 2008).

Les résultats de décoloration et d’élimination de la DCO sont influencés par le pH du milieu, la nature et la concentration des composés adsorbants dans la solution colorée. On peut donc conclure que ces trois paramètres jouent un rôle important sur le rendement de l’élimination des matières oxydables et du colorant.

4. Conclusion

Différentes structures adsorbantes à base d’hydroxydes de fer et d’aluminium ont été produites par électrocoagulation avec des électrodes de fer, d’aluminium ou d’un mélange de ces deux types d’électrodes. L’analyse microscopique et élémentaire de ces structures a révélé que celles-ci étaient constituées principalement d’hydroxydes d’aluminium (bayerite) et d’oxydes (magnétite) et oxy-hydroxydes (geothite et lépidocrocite) de fer.

Des comportements presque similaires sont observés pour les coagulants/adsorbants A1 (98 % pour les solutions acides et 91 % pour les solutions basiques) et F1 (93 % pour les solutions acide et basiques) avec un rendement plus faible pour F4 dans la solution acide (80 %) lors de l’ajout d’une concentration de 4 g•L-1 des coagulants.

Des comportements très différents ont été notés avec les trois coagulants/adsorbants lors de l’utilisation de la solution colorée alcaline. On remarque une bonne élimination de la DCO atteignant une valeur se situant autour de 90 % pour la structure A1 à partir d’une teneur de 2 g•L-1. L’adsorbant F1 est très performant pour l’élimination de la DCO à faible dose (2 et 4 g•L-1), mais beaucoup moins aux teneurs plus élevées. La présence du fer en solution pourrait contribuer significativement à la hausse de la DCO en solution et, par conséquent, à la baisse du rendement d’élimination de la DCO.

Les résultats de décoloration et d’élimination de la DCO sont influencés par le pH du milieu et la nature et la concentration des composés adsorbants dans la solution colorée. Ces trois paramètres jouent un rôle important sur le rendement d’élimination du colorant diazoïque.

Parties annexes
